如何运用Excel设计一个投票唱票统计系统 案例图文教程

具体操作如下：

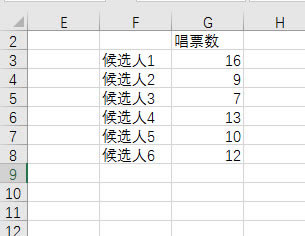

首先需要一个如下的数据结构。

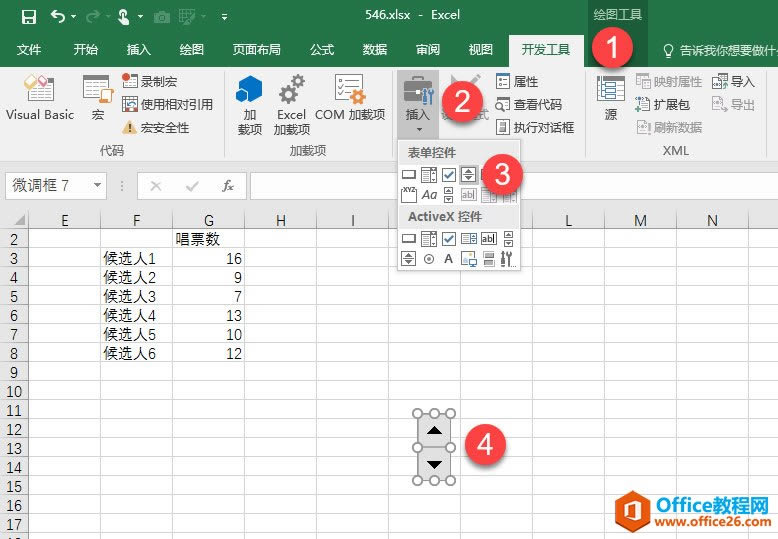

唱票数Ｇ列区域，不能手动输入候选人票数，这样很不方便，所以我们需要一个窗体控件，用点击鼠标的方法来实现唱票。在“开发工具－插入－数值调节钮”下图３处，然后拖拽得到一个如下图的控件。（下图４处）

接着利用控件来控制Ｇ３单元格，即第一个候选人。

选中控件，点击鼠标邮件，在“设置控件格式－链接单元格－Ｇ３单元格”，这是点击控件的上下箭头，可以来控制单元格的票数。如下动图操作。

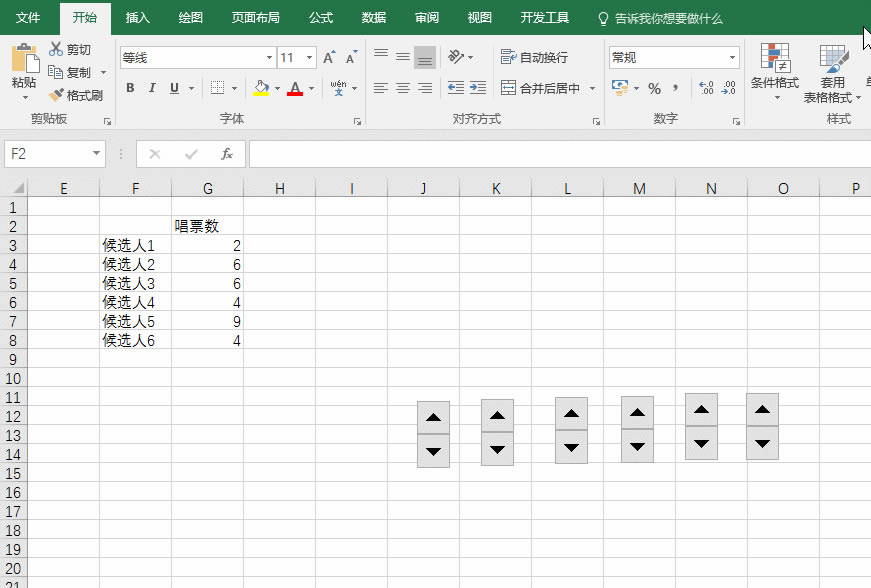

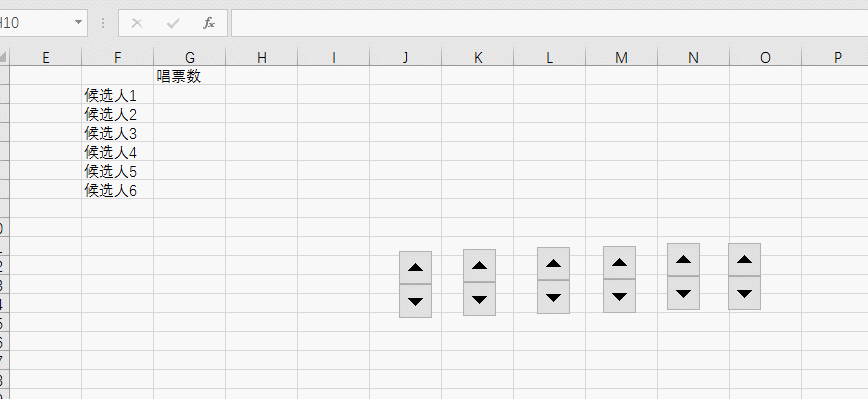

依此类题，选中控件，Ｃｔｒｌ＋Ｃ／Ｃｔｒｌ＋Ｖ复制出剩下的五个控件，然后将其单元格链接分别对应后几个候选人对应的单元格。如下图动图所示。

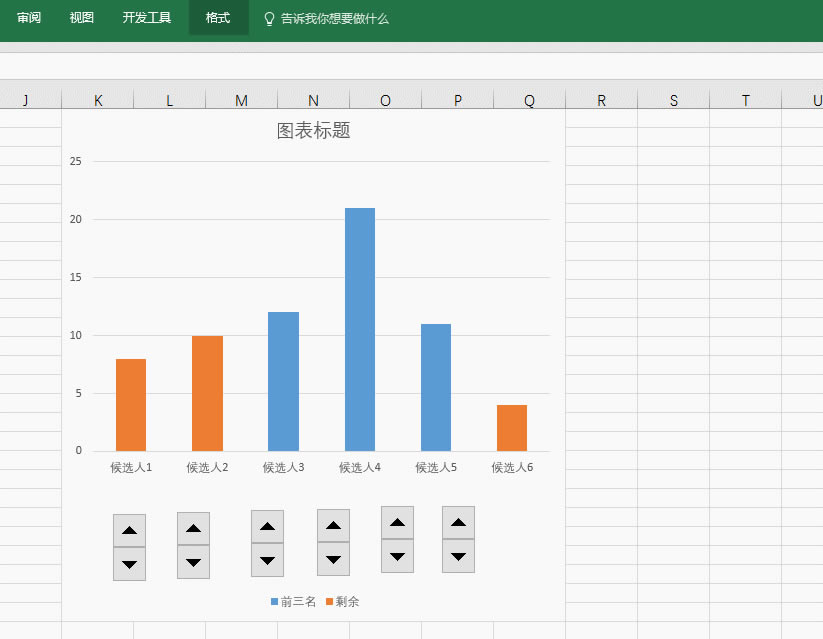

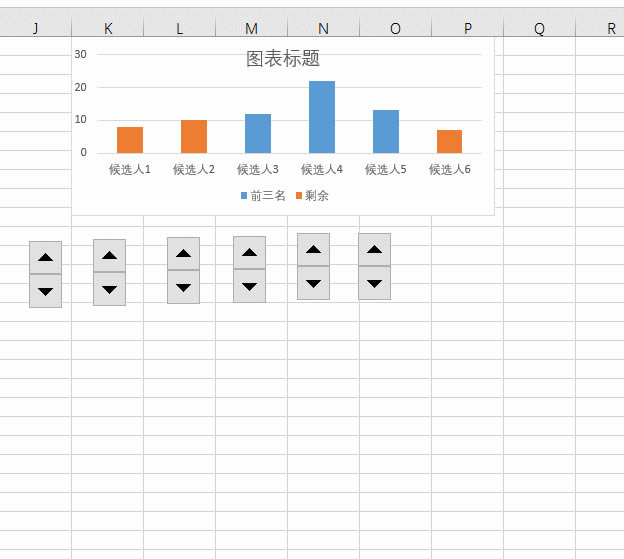

接着插入一个图表，将其置于底层，按动控件的箭头，图表的箭头就会随之移动，那么我们这个唱票系统的雏形就有了。看下图动图：

但小伙伴们对唱票系统有要求，要求前三名的图表柱子能自动变成红色。剩余的名次的柱子保持原有颜色。而且还要对每个候选人的唱票有最终的汇总数字表达。所以我们要在插入图表之间，对数据结构进行改进。这也是本例的难点。

?

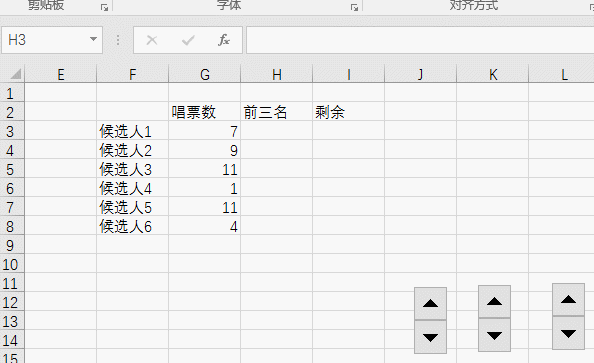

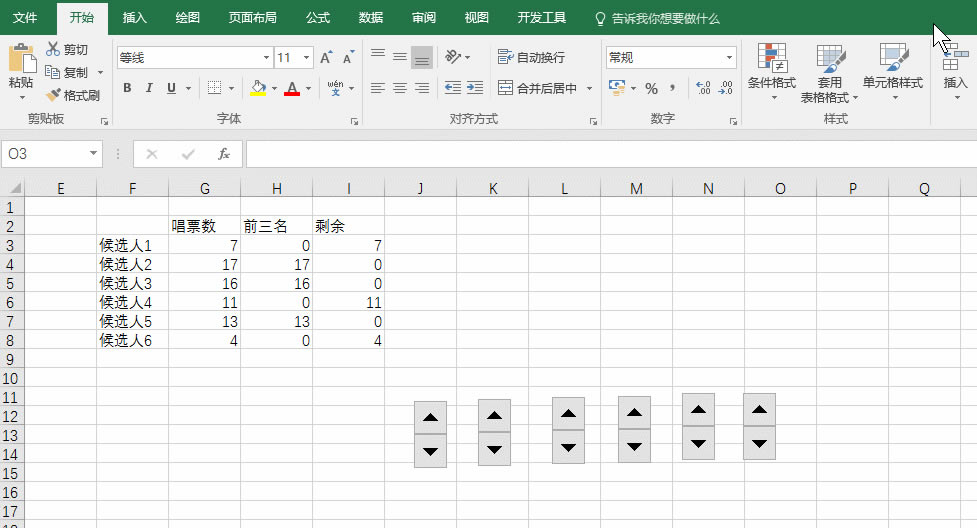

在数据结构后面，新增前三名列（H列）和剩余名次列（G列）。然后将下面的公式复制到数据结构中，注意按ctrl+shift+enter来执行这个函数公式。然后在进行拖拽填充，这是系统会知道抓住候选人的前三名数字，不是前三名的候选人会用数字0来代替。

=IFERROR(VLOOKUP(G3,LARGE($G$3:$G$8,ROW($G$1:$G$3)),1,0),0)

具体操作如下：

?

=IFERROR(VLOOKUP(G3,LARGE($G$3:$G$8,ROW($G$1:$G$3)),1,0),0)

该公式是一个数组公式，注意ROW($G$1:$G$3)控制选择需要变红的名词的个数，本例为前三名，如果要前六名变颜色，就要改为ROW($G$1:$G$6).

Large函数来动态获取前三名的区域范围。

Vlookup来匹配候选人的数值是否能匹配前三名的数值区域，从而获得该数值。

IFERROR用让剩余没匹配的剩余（不是前三名的）数值为0。

G列这是候选人数据所在的列。

搞清楚这个公式，就可以对该数据模板进行随意按需的调整。

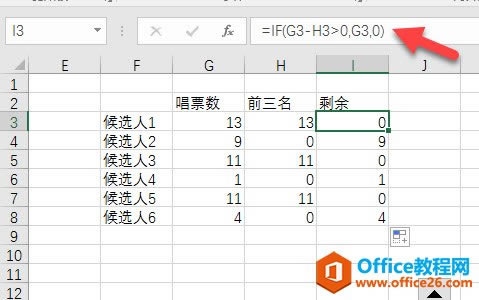

接着我们将不是前三名的数据显示在I列，所以利用如下公式即可搞定。

?

=IF(G3-H3>0,G3,0)

?

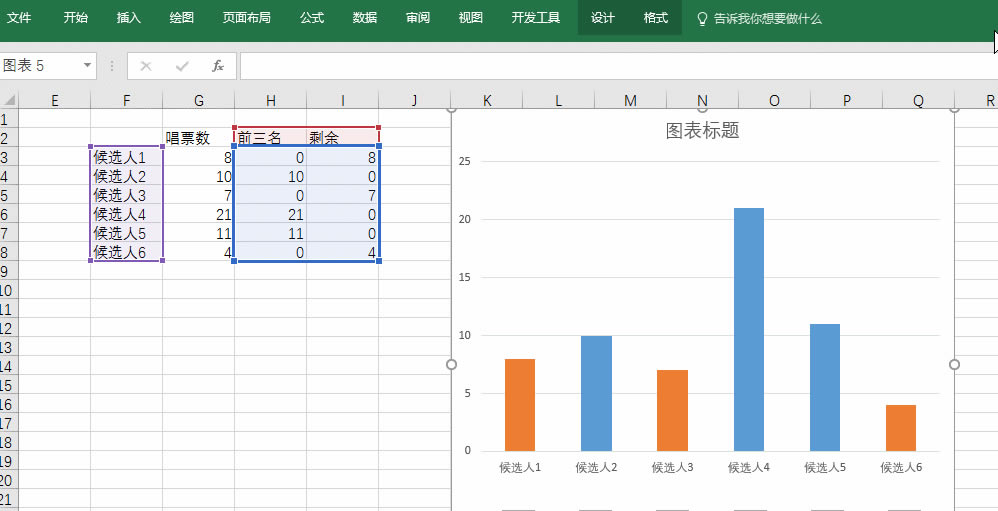

有了这两个辅助列，然后在插入堆积柱形图，然后对前三列的数据统一设置为红色，即可实现动态的前三名的柱形图显示。(看动图操作)

最难的地方搞定后，接下来开始对图表进行美化，调整图表的大小尺寸，固定坐标轴的最大高度，也就是唱票可能出现的最高值。

这里有些技巧：

1.拖拽图表大小的时候，按住alt键可以与单元格边缘进行吸附。

2.调整最后一个控件的位置，然后利用对齐按钮进行快速的对齐分距调整。

3.选中坐标轴，按ctrl+1可以快速打开坐标轴最大值设置窗口。

设置坐标轴最大值。

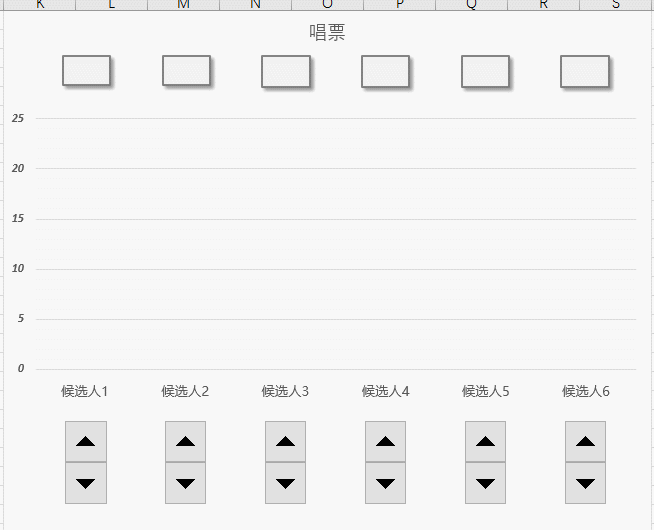

接着设置候选人对应的唱票数统计，在图表工具中插入对应的文本框。然后在编辑栏中输入=号，去引用G列对应的唱票数。再按住ctrl+shift进行快速的横向拖拽复制。

?

最后修改其他的文本框对应的单元格引用。然后美化图表，增加主次网格线即制作设计完毕。

最终效果如下：前三名会自动为红色。如果前三名票数一样，也会是红色。

总结：利用控件+函数+图表，就可以制作出一个非常专业的动态图表展现系统。
