如何使用 excel 制作项目进展甘特图 案例图文教程

研究了一天使用excel制作甘特图的方法，分享出来仅供大家参考，我使用的是wps，可能部分功能跟office位置有出入。

先上图：

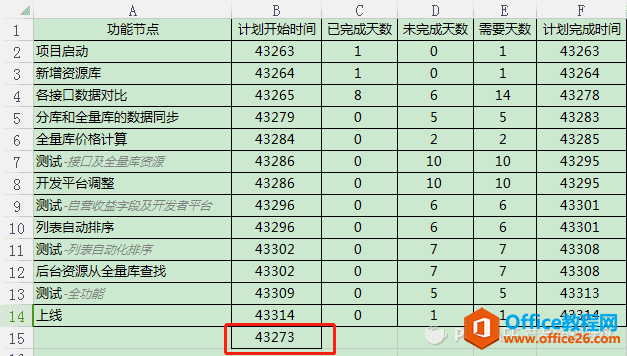

接下来，先准备好数据：

表格你只需要输入开始时间和需要天数即可，已完成和未完成天数使用公式，后续就会动态变动

开始时间：将日期列单元格格式改为“数值”，就是上表中看到的状况，便于后续进行计算；

已完成天数：使用公式 =IF(TODAY()-B2>E2,E2,MIN(E2,MAX(TODAY()-B2,0)))

未完成天数：使用公式 =E2-C2

上图B15单元格使用公式?=TODAY()，这个是后续添加当前日期线的时候用到的，待会创建表格时不用选中；

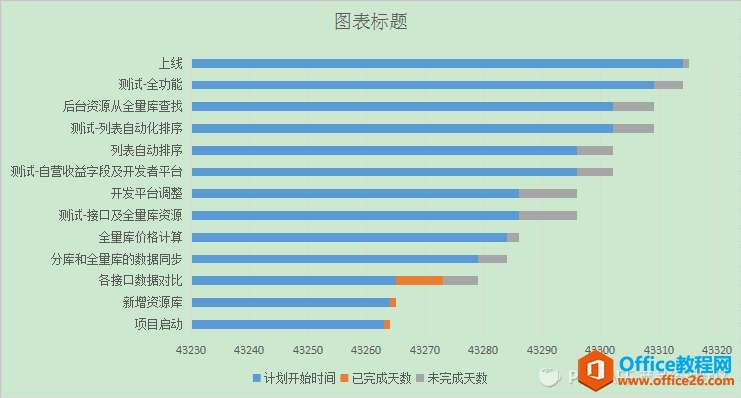

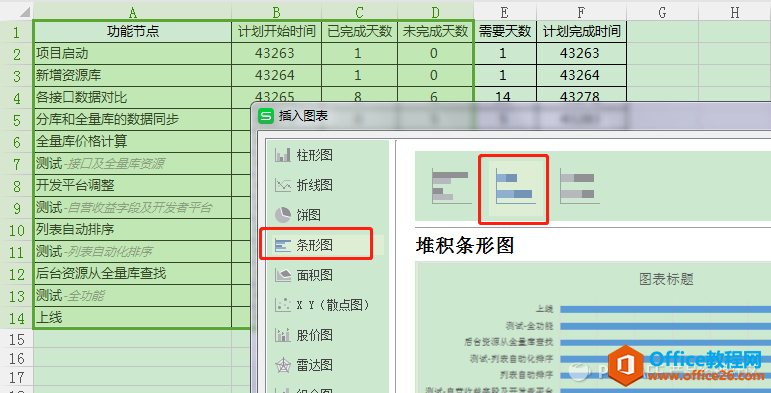

首先创建图表：选中功能节点、开始时间、已完成天数、未完成天数，创建堆积条形图

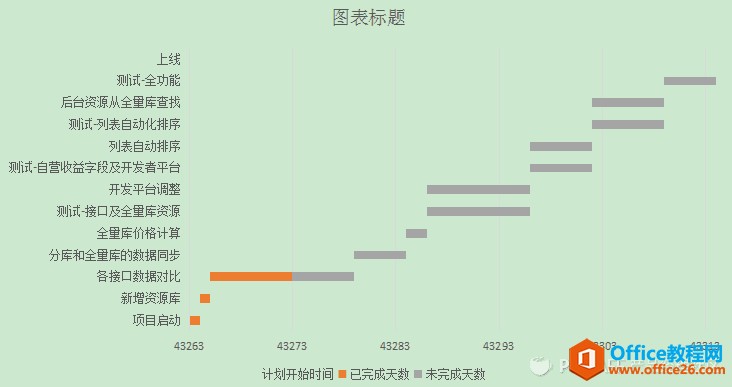

接下来先调整下坐标轴，设置横坐标区间为日期的最小值43263和最大值43314，"开始时间"选中无填充，如下图：

接下来这步是比较难的，也是大家都想知道，害我苦苦研究一天的——添加当前日期线

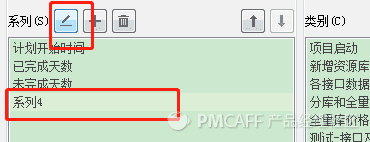

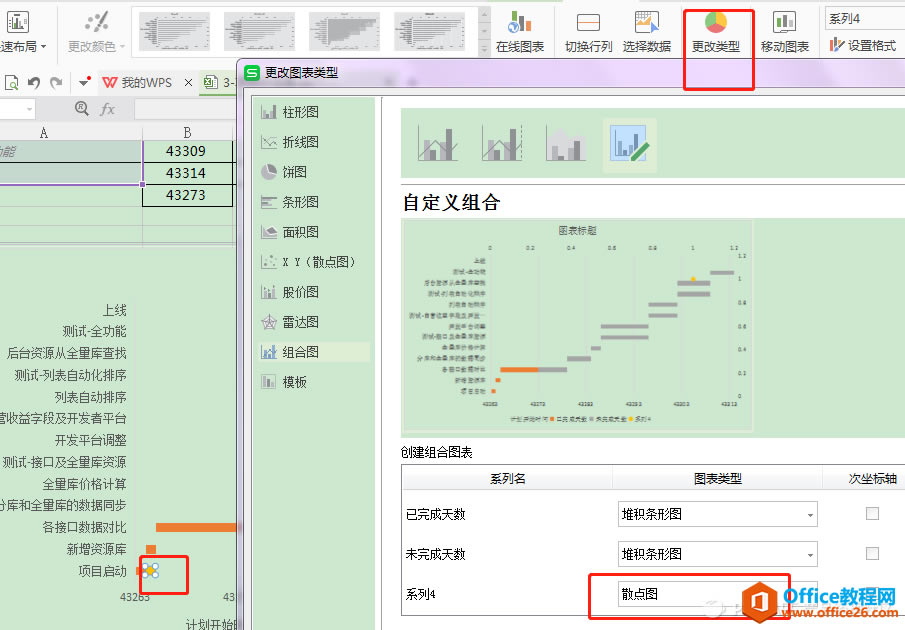

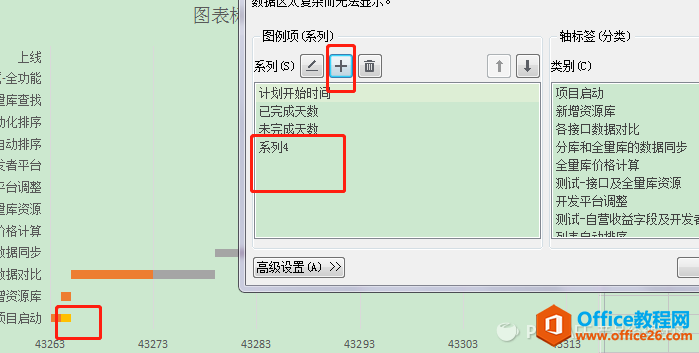

选中图表，点击“选择数据”，添加系列，并更改图表类型，设置系列4为“散点图”：

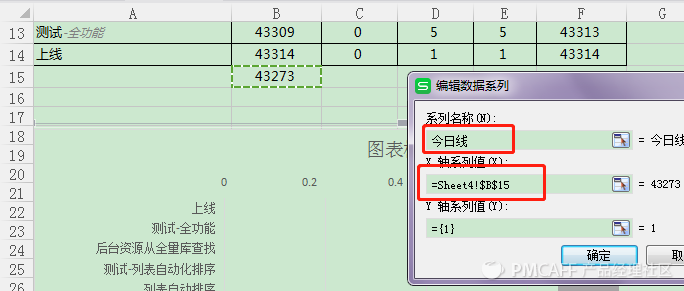

选中图表中的散点，选择数据，填写X轴系列值为之前说的当前日函数的单元格

调整次要横坐标区间为日期的最小值43263和最大值43314，次要纵坐标最小值和最大值为0和1：

选择散点添加误差线，并自定义误差线的值为1：

剩余就是隐藏次坐标轴，纵坐标轴逆序排列，界面进行美化就如下图了：
