如何在 excel 中迅速制作一个带连接线的堆积柱形图？

这个图表用Excel能否制作的？

?

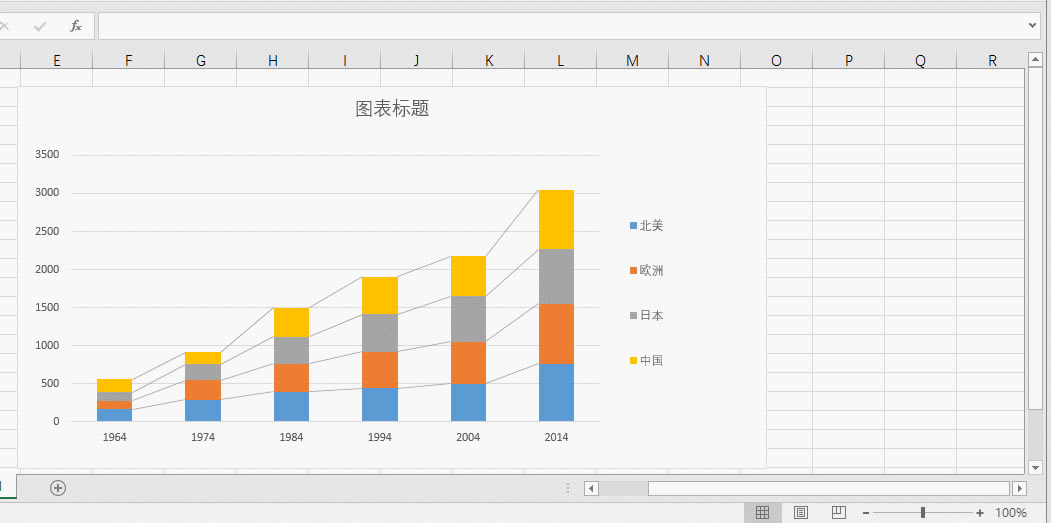

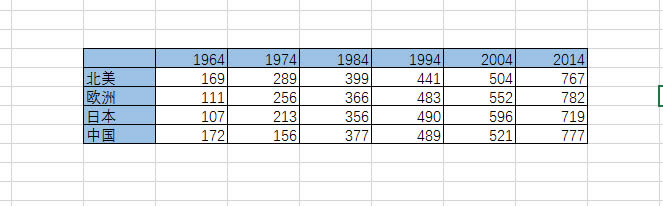

这个图是个典型的堆积条形图，从样图上看，这个图表应该是Excel图表和图形的组合结合而成。我们来试试用能够也做出这样的图表呢？首先我们需要构架数据结构。下图是一个有关年份和大洲之间的销售数据。注意蓝色部分为数据结构的字段部分。

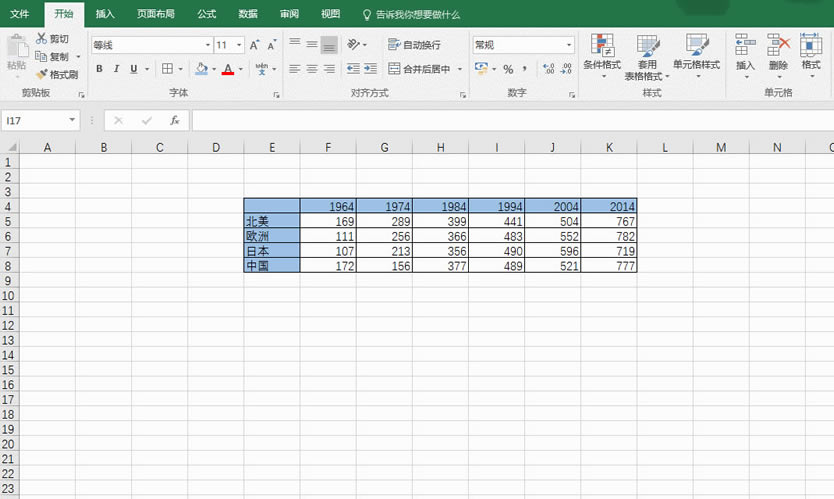

选中上面图表的整个区域，插入堆积柱形图即可。具体操作可参看动图操作。为了与数据表对照方便，可以将图例拖拽至右侧区域。注意看动图操作。

接着只需要添加柱形图之间的连接线即可。本例使用Excel2016进行演示，按钮位置与2010版本有所不同，请注意区别。

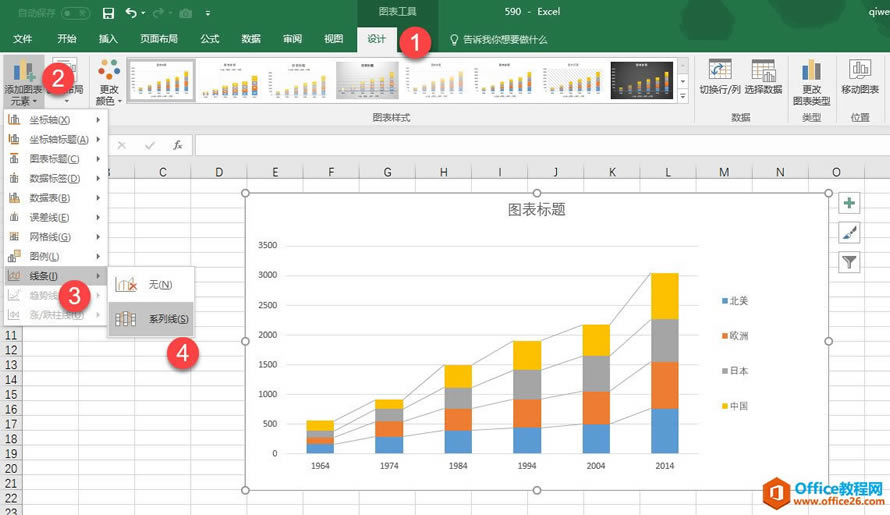

点击“图表工具-设计-添加图表元素-线条-系列线”即可。

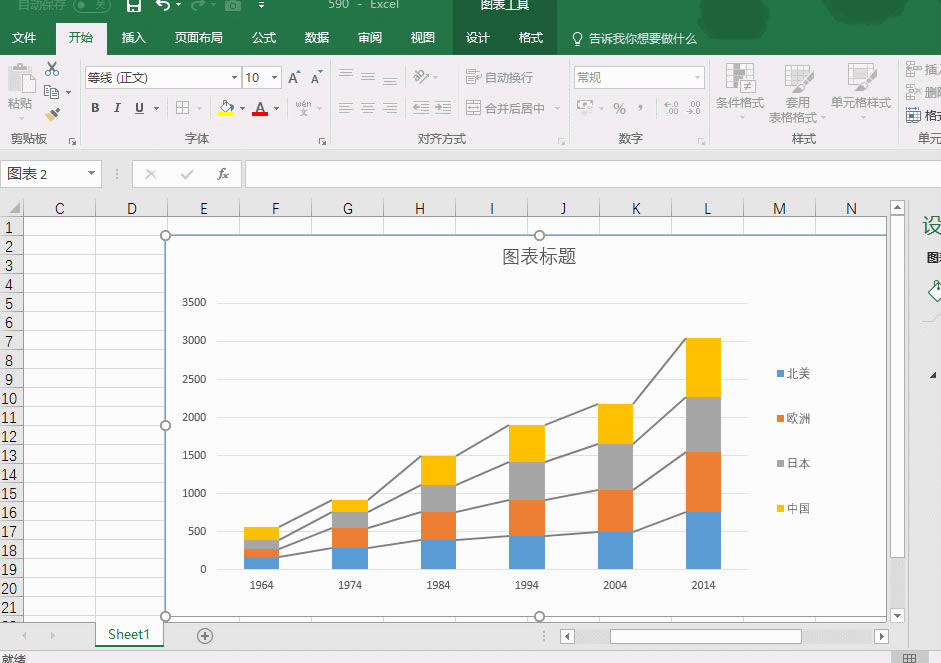

添加完毕后，选中系列线。按Ctrl+1快捷键可以对系列进行调整，比如修改线的粗细，类型，颜色等。注意看动图操作。

?

但唯独做不到本案例小伙伴提供的样图效果，连接线中间是封闭的图形。这个就需要利用图表的图形功能来绘制。注意看动图操作：

?

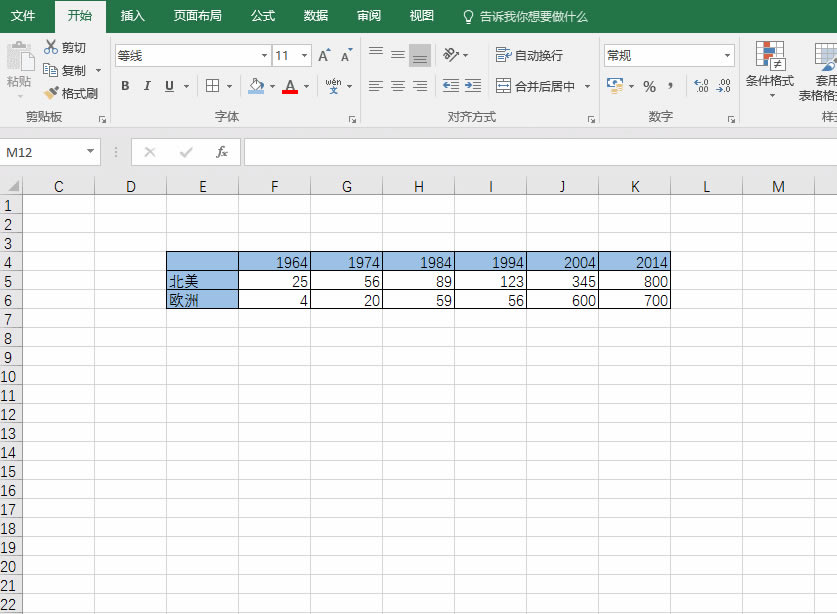

显然利用图表中的图形工具的任意多边形工具绘制起来比较麻烦。但这是Excel唯一能实现的方法。这里牛闪闪也补充以下，除了堆积柱形图之外，折线图也有自己的系列线。具体操作如下：

?

总结：图表的连接线算是图表中的辅助连接线，提高图表的可读性，在必要的时候可以出现。
