excel 如何迅速制作多柱形与折现组合图表 案例图文教程

大家要永远记住，图表的表达核心是数据构造，我们可以这个草图，看成两个部分的组合，一个是柱形图部分，一个是折线图部分。首先我们来搞定柱形图部分，具体步骤如下：

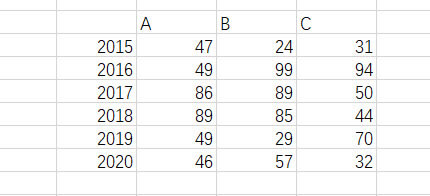

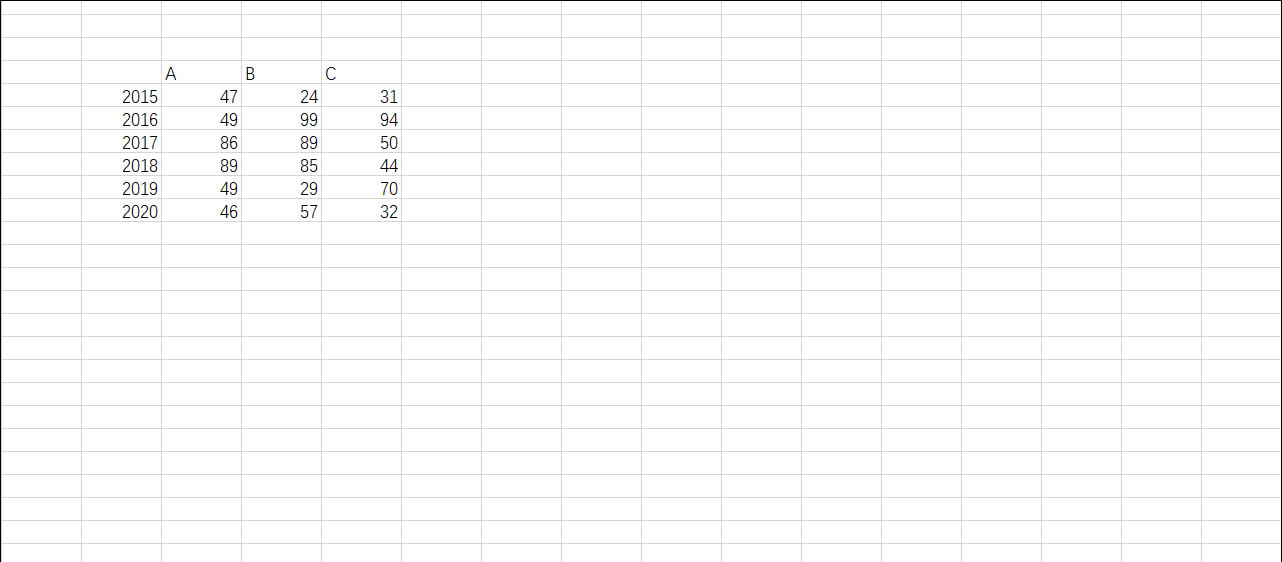

构造ABC公司的数据构造，参考效果如下，注意年份在左侧右坐标，产品在横坐标

?

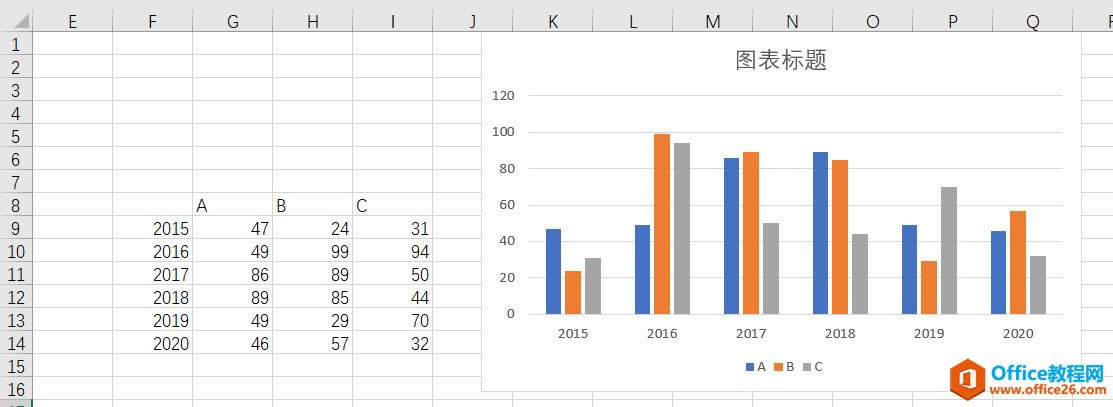

选中上面区域，然后插入柱形图，效果如下图所示。是不是非常简单。

?

接下来本例的难点来了，怎么能够插入折线图部分呢？不是应该把所有的数据构造都搞定，然后一次性插入复合图吗？其实这是一种传统的制作思路。牛闪闪教大家的是分开处理的加载思路。制作图表会更加灵活。接下来构造，折线图部分，注意需要的是环比增长折线图。拿什么叫环比增长呢？继续看如何构造数据。

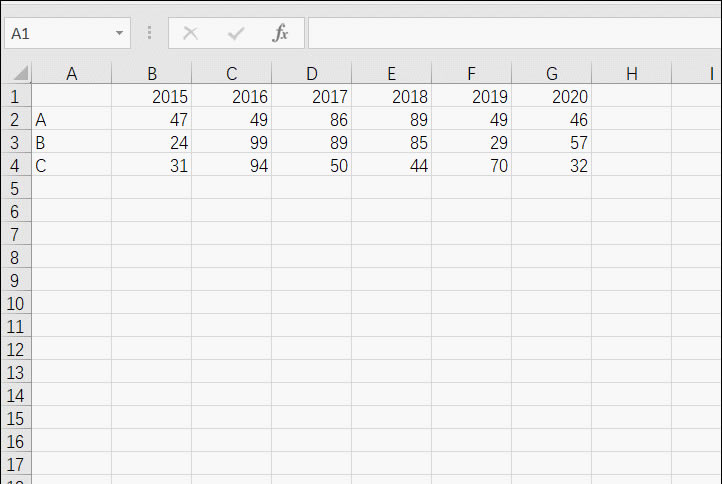

将上图的数据进行转置操作，注意看动图的操作。

?

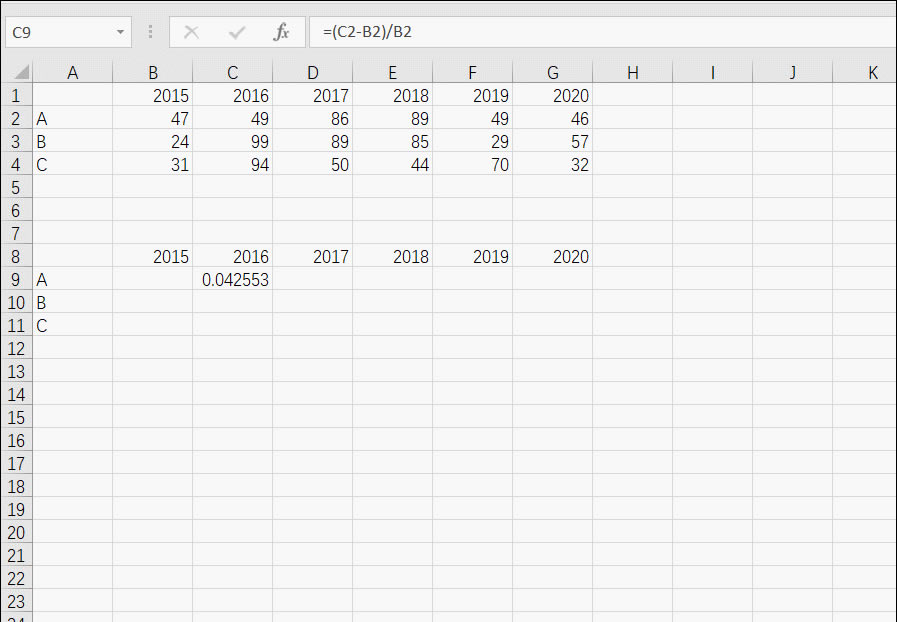

接着将其转换成环比增长，首先要搞清楚什么叫环比增长。以下图为例，A产品的2016的数据减去2015年数据额差值除以2015年的数据的比值，这个比值就是在原有2015数据的基础上2016增长了百分之多少，就称之为环比增长。如果实在看不懂，就按下动图的公式模仿。

?

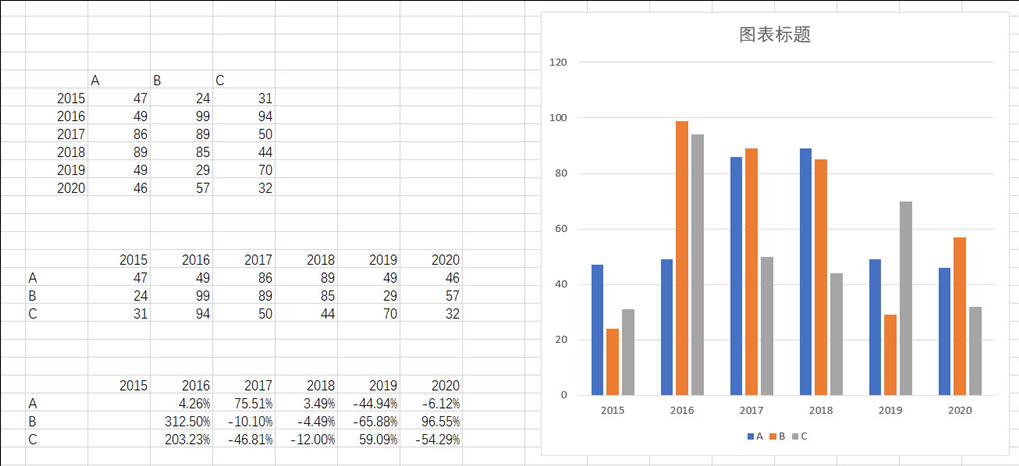

最后拖拽公式，将其格式设置为百分比，注意看动图操作。

?

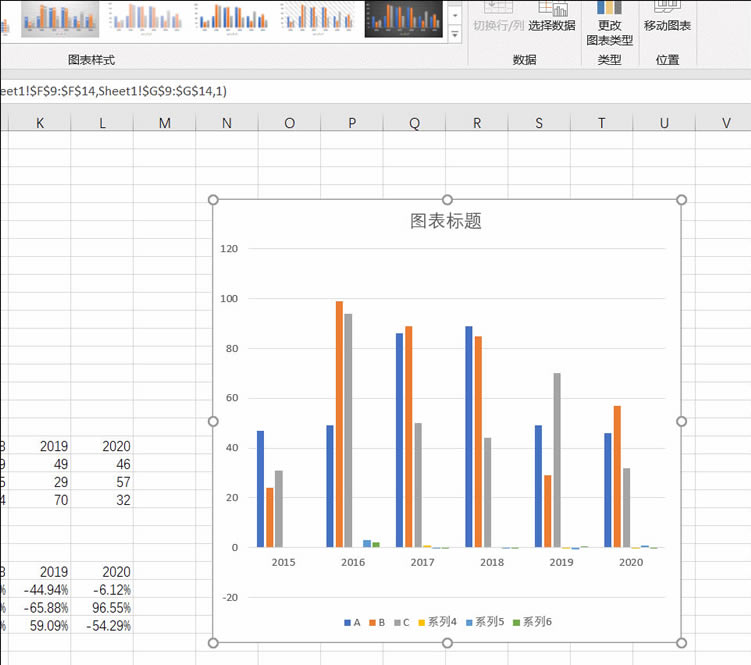

终于搞定了折线图的数据构造。怎么插入折线图呢？重点来啦。在图表中鼠标右键，在数据中逐步插入ABC三个产品的每行。

?

接着将刚插入的数据改为折线图。鼠标右键-修改图表类型更改即可，注意将折线图同时至于次坐标。

?

最终效果如下：

?

最后调整主次坐标轴的最大值最小值，确认折现图与柱形图之间的距离。

?

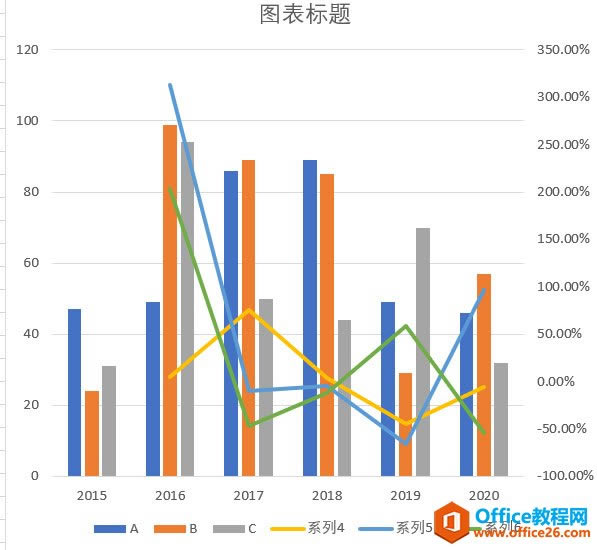

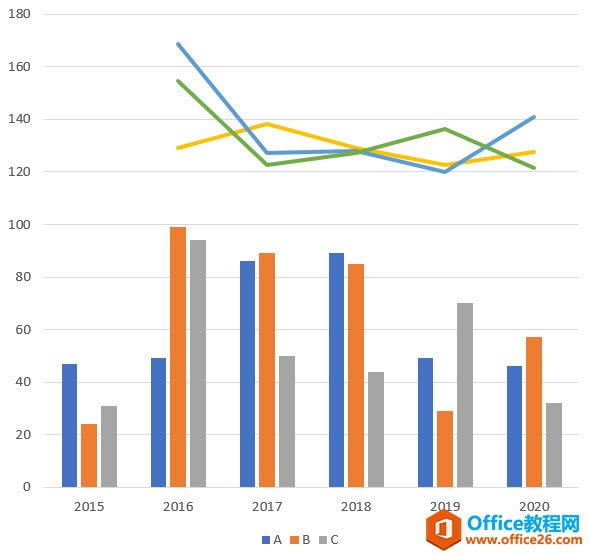

参数可以经过多次调整，最终效果如下：

?
