excel 簇状柱形图制作案例图文教程

本文的excel簇状柱形图数据源如下：

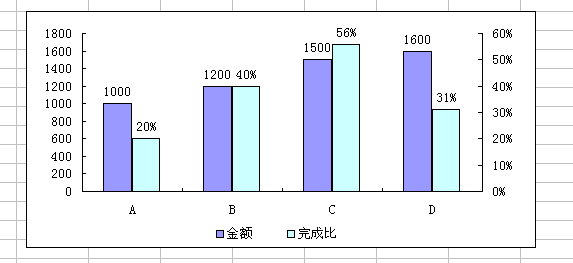

案例要求：选取上面截图的数据A1:C5内的数据作图。做出如下所示的图表效果：

本文的excel簇状柱形图做法如下：本例关键之处是：X轴的刻度线标签，必须位于两个系列的当中。
1、选取A1:C5，插入-图表-簇状柱形图-完成。
2、选取B1:C5，复制，粘贴到绘图区。
3、选取左边的“完成比”系列，坐标轴设置为“次坐标轴”，边框、填充设置为“无”。
4、选取右边的“完成比”系列，坐标轴设置为“次坐标轴”，数据标志设置为”值“。
5、选取右边的”金额“系列，边框、填充设置为“无”。
6、选取左边的”金额“系列，数据标志设置为“值”。
7、清楚网格线，设置绘图区格式，边框、填充设置为“无”。
8、数据标志格式-字体-10号
9、删除图例中多余的系列，设置位置为“底部”，边框为“无”。

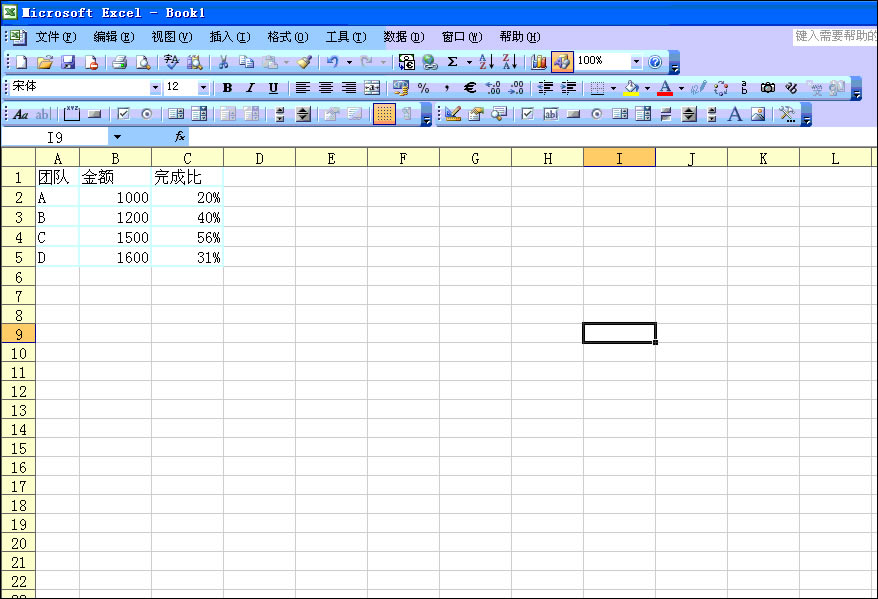

下面是配套的excel簇状柱形图做法动画演示：
