如何拓展思路的Excel图表

如何用Excel制作出如下效果图表。

?

上图表达不同型号充电桩的一个温度数据比较。牛闪君可以判断这个图用到了thinkcellChartPPT插件图表来制作的（点击访问）。如果没这个插件，用Excel也能轻松实现，具体操作如下：

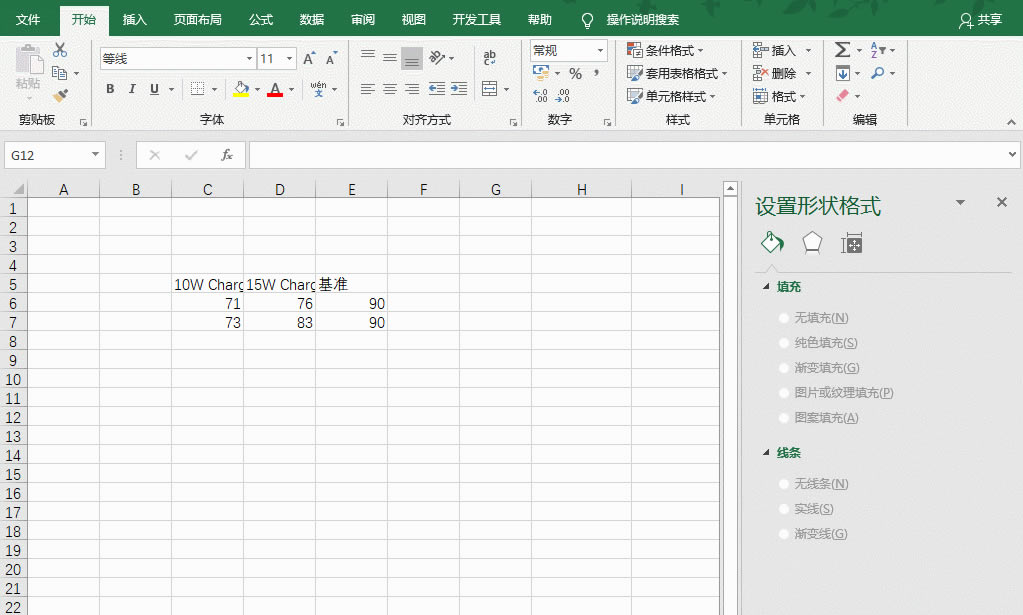

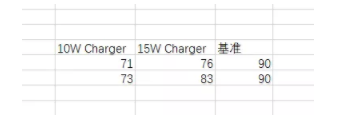

首先数据结构重要，这里要增加一个辅助列也就是直线的90度那条线的数据，下图为基准列。

?

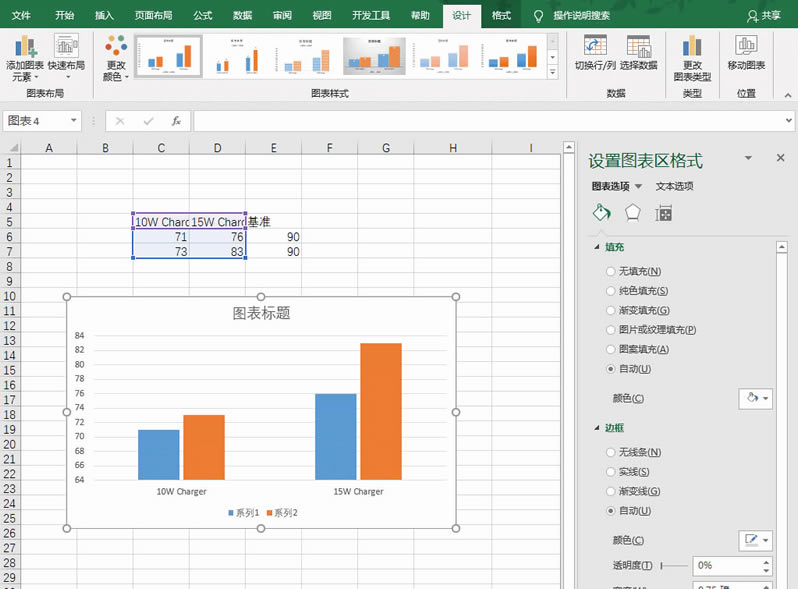

接着选中前面两列数据插入一个柱形图。这里有个细节，如果想把柱子靠拢，可以调节系列重叠的滑杆。详细看动图操作：

?

接下来我们需要将基准90的数据加载图表，使用鼠标右键新增数据的方法，加载成功后，将其继续更改图表类型，改为XY散点图，注意一定是XY散点图。具体看动图操作

?

接着是本技巧的关键，选中XY散点图的90数据小点，在图表里添加误差线。

?

然后将误差线去掉两端截至符，然后隐藏标记颜色，将误差线加粗并设置成虚线，请继续看动图操作：

?

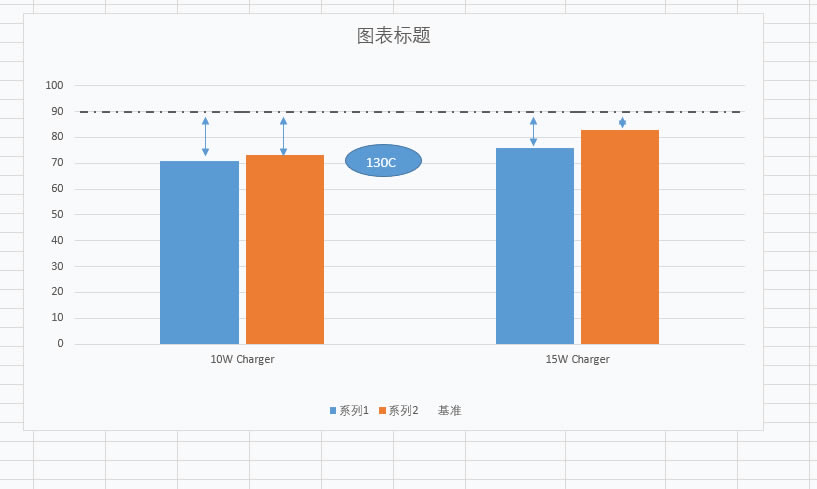

最后的箭头和标签需要图形绘制加入，利用插入双箭头和椭圆，这里简单的说明一下，上标可以选中需要上标的数字按ctrl+1即可调整成为上标。

?

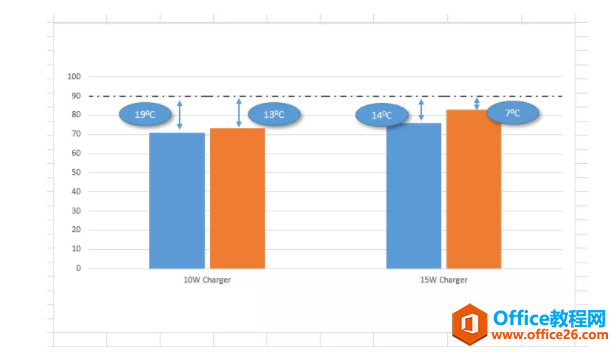

最后调整后，效果如下：
