excel 如何运用组合控件来制作动态图表

这次我们来讲讲利用组合控件来制作上面这张动态图表。

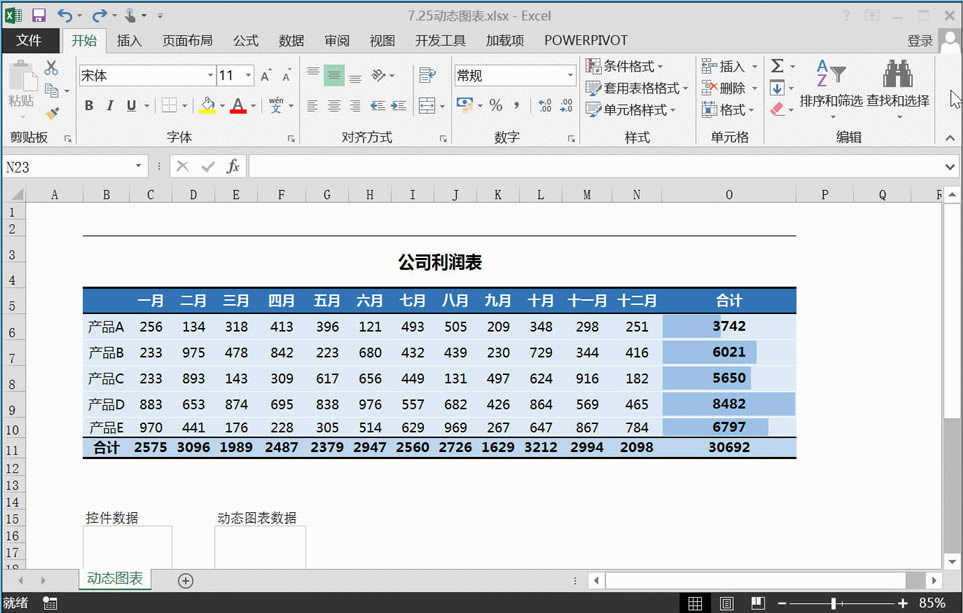

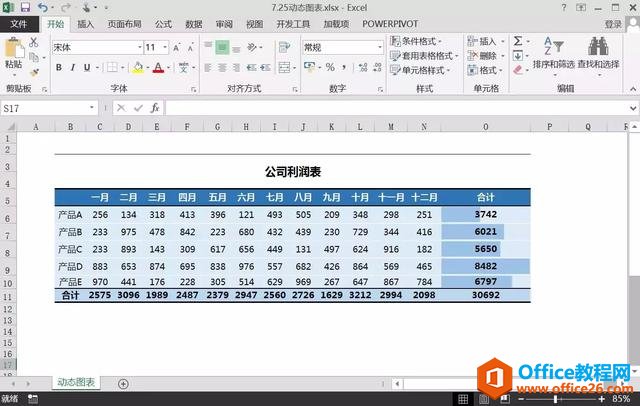

【1】完整的数据源

制作图表第一步就是拥有一个合格的数据源。

这个数据源，是我们制作动态图表的依据。

如何制作一个合格的数据源，具体可以参照往期文章《连数据都录入不好，你还怎么学会excel？》

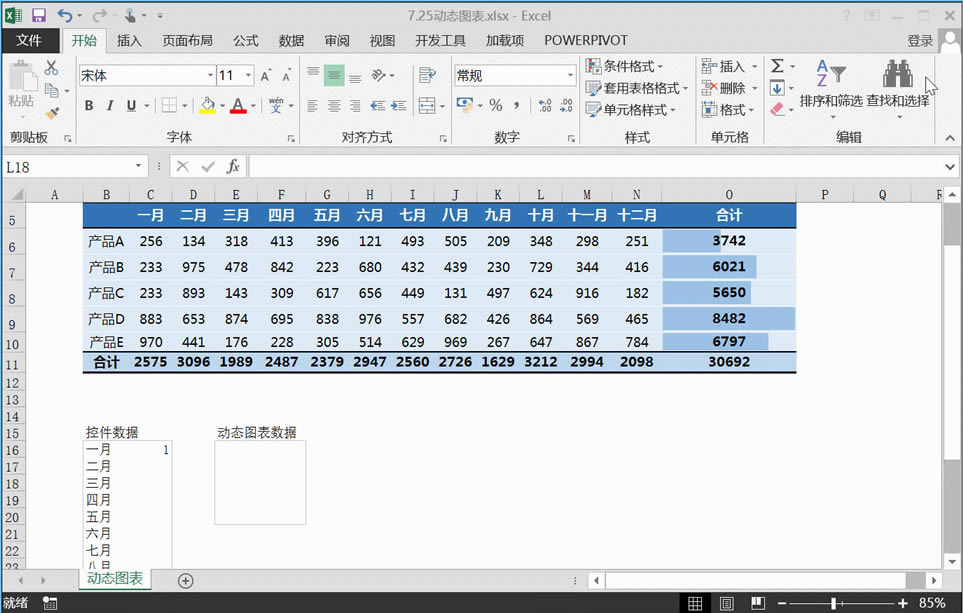

【2】建立组合控件的数据区域

组合控件数据区域，是我们插入控件以后要存放待选项数据的单元格。

01.在B16：B28中输入一月到合计作为组合控件数据源区域

02.在C16单元格中输入数字1作为组合控件单元格链接

【3】建立动态图表数据区域

我们想要一个动态的图表，就需要有一个可以随时变更的动态数据区域。

01.在E16：E20单元格输入列标签

02.在F16单元格中，利用VLOOKUP函数提取出动态显示的数据

03.公式 =VLOOKUP(E16,$B$6:$O$10,$C$16+1,0)

04.双击填充柄进行快速填充

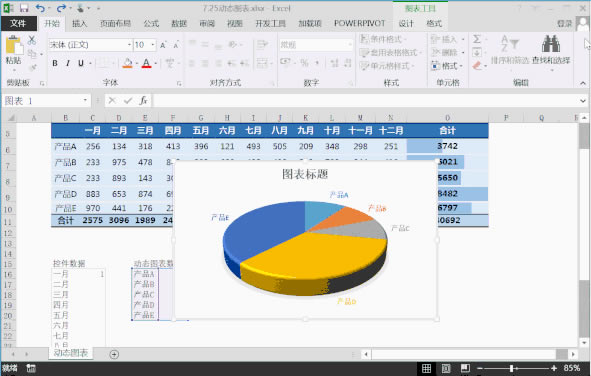

【4】制作三维饼图

拥有了动态数据源后，接下来就是动态图表的制作。

01.选择E16：F20单元格

02.点击插入-图表-三维饼图

03.在设计选项卡中修改饼图样式

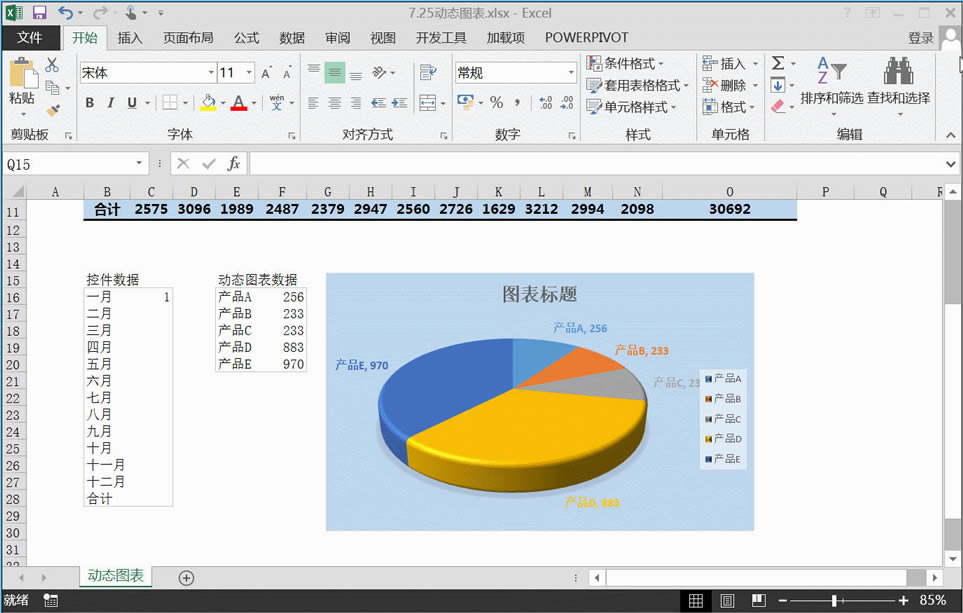

【5】美化三维饼图

图表也是需要美化的，原始的图标过于单调，可以在图表格式中进行简单的调整美化。

01.点击饼图，在右侧加号中增加图表元素“图例”

02.在饼图中点击鼠标右键，打开数据标签格式

03.在标签选项中勾选“值”，以显示出我们扇形区域所对应的数据

04.针对图表可以做个简单的颜色填充

【6】添加顶部标题

我们原有的图表标题并不美观，因此我们可以自己添加个矩形框输入自己想要的标题。

01.点击插入选项卡-图形-矩形

02.针对矩形设置个填充色，并输入标题

【7】插入组合控件

组合控件属于开发工具的表单控件，它的作用就是供我们单击控件选择数据，以达到让图表动起来的目的。

01.点击开发工具-插入-组合框（窗体控件）

02.单击右键打开设置控件格式

03.数据源区域中选择B16：B28单元格

04.单元格链接中选择C16单元格

05.下拉显示项数设为13，同时勾选三维阴影后点击确定

注：office2013调出开发工具选项在文件-选项-自定义功能区，勾选开发工具即可

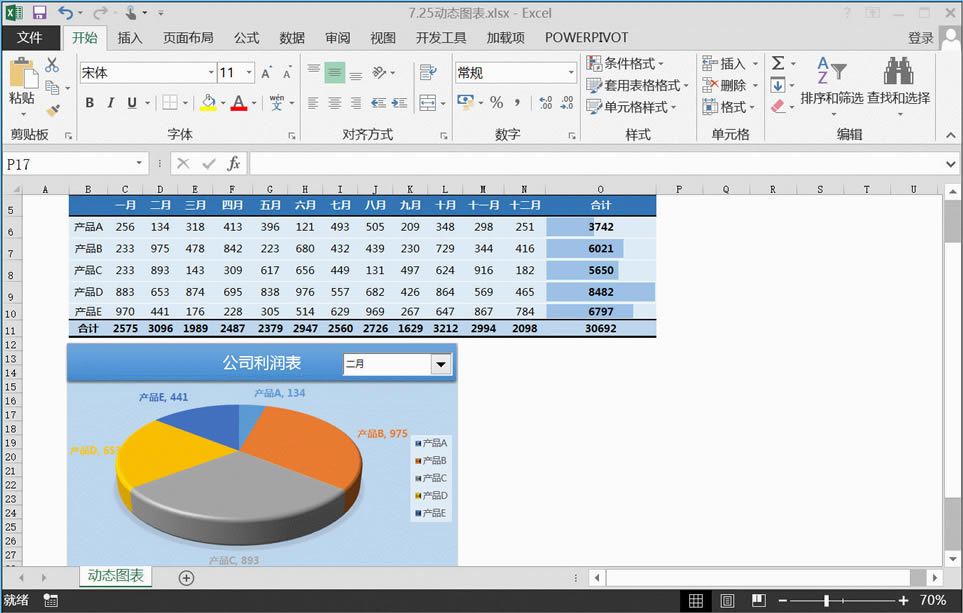

【8】调整格式组合图表

针对我们的动态图表进行再一次的美化，按住【Ctrl】键选取图表和组合控件，点击右键选择组合，这时候我们整个动态图表就全部完成了。

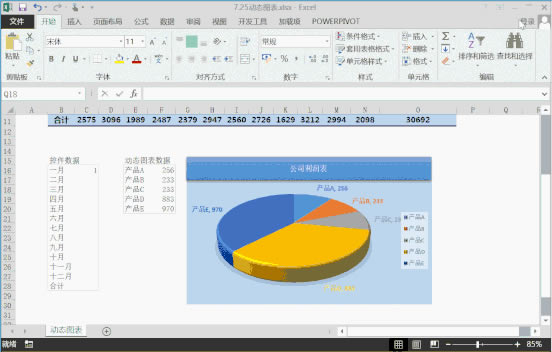

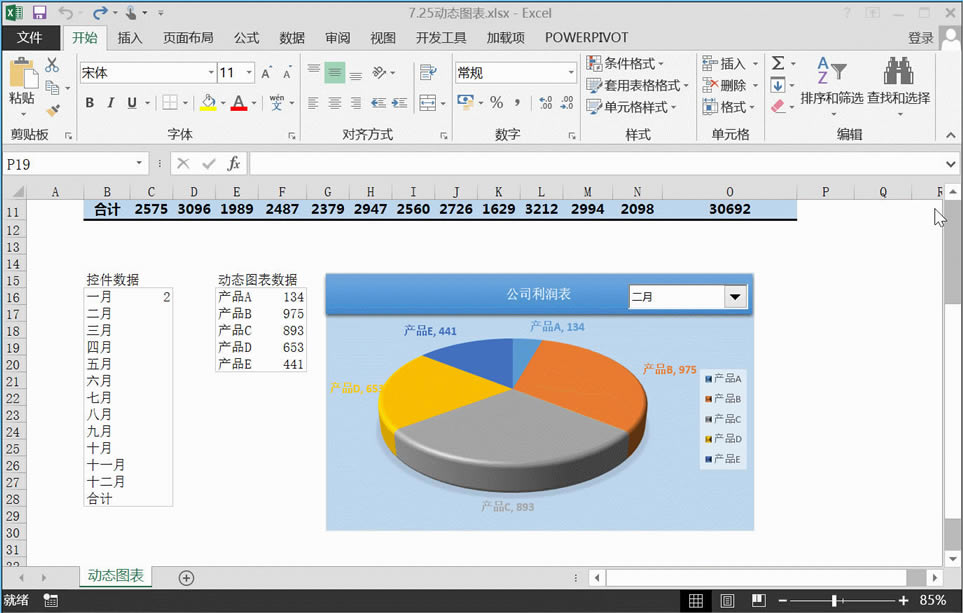

根据我们在组合控件中选择不同的月份，我们的整个三维饼图会跟着月份联动起来。

都说字不如表，表不如图，在我们数据统计中，最直观的就属于动态图表，它能够直接反映出我们数据的。

在工作中开个会议，或做个工作汇报，学会这种直观的动态图表，说不定会让老板给你升值加薪。
