excel 分离型圆环图表效果图制作案例图文教程

我们先来看看本例的最终excel分离型圆环图表效果图如下：

?

图表做法如下：

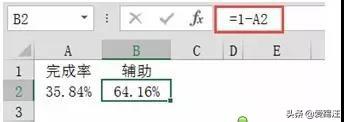

首先制作数据，辅助数据为1（百分百）减掉完成率，公式为（=1-A2）

?

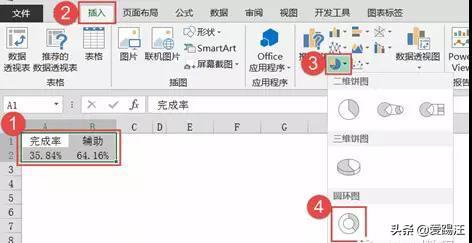

选中完成率和辅助列数据后→【插入】→【圆环图】

?

插入后图表

?

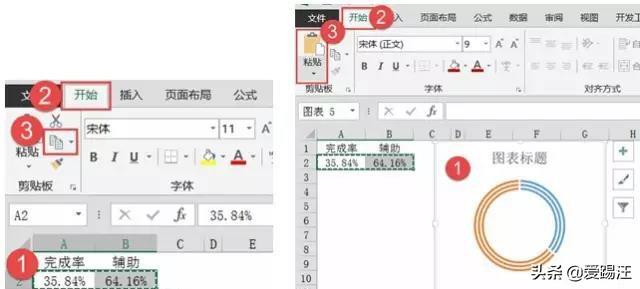

选中数据→【复制】→选中创建好的图表后→【粘贴】粘贴两次（小伙伴会说这里只有两个环，为什么要粘贴两次成为三个环，嗯，后面会有说明的。。。）

?

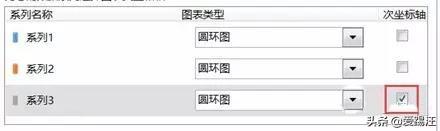

为了设置两环重叠，选中图表→【更改图表系列类型】→勾选【次坐标】

?

?

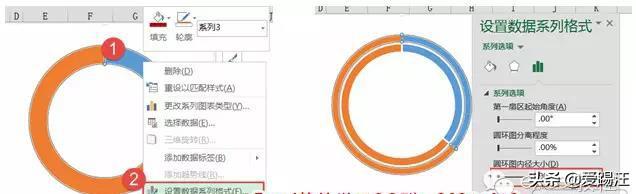

选中次坐标环后→【圆环圆内径大小】设置为（90）

?

选中主坐标环后→【圆环圆内径大小】设置为（50）

?

注意：如果不设置主次圆环，则无法单独设置圆环的内径大小。

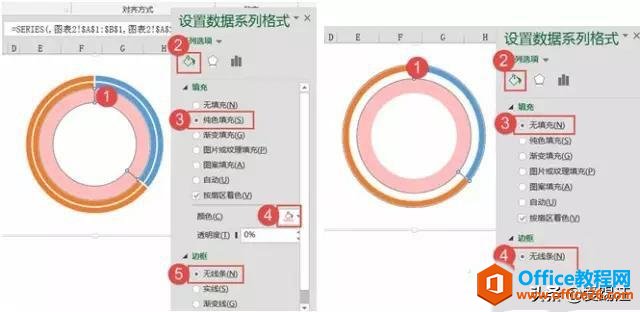

选中主内环【设置数据系列格式】→【填充】→【线条】（无线条）

选中主外环【设置数据系列格式】→【填充】（无填充）→【线条】（无线条）

?

因即使设置主次圆环，可单独设置内径大小，但外围起点却无法调整，所以主坐标圆环设置两个圆环，最外围环设置无填充作为占位，让主次坐标圆环外围不同起点。。。小伙伴们，好好利用百用不厌，谁用谁知道的（空白占位）哈。

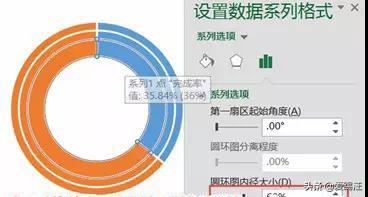

最后设置次坐标圆环→【环圆内径大小】设置为（65）

?

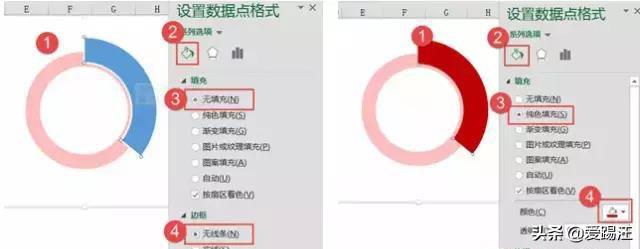

点两下可单独选中次坐标环的辅助数据系列设置→【填充】（无填充）→【线条】（无线条）

点两下可单独选中次坐标环的完成数据系列设置→【填充】→【线条】（无线条）
