一个容易带复选框的 excel动态图表 制作案例图文教程

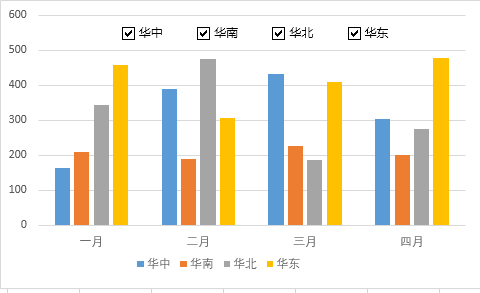

自发明Excel后，我们就不再看枯燥数据了，而是把数据呈现成图表，这样看起来就比数据要生动，形象得多，但有的时候，如果能做出一个带动态效果的图表，哪绝对是锦上添花，让别人刮目相看。当然做动态图表的方法很多，我们就以一个略显稚嫩，带复选框的动态图表来做为入门，看如何一步步做成如下的效果：

?

第一步：启用开发工具选项卡

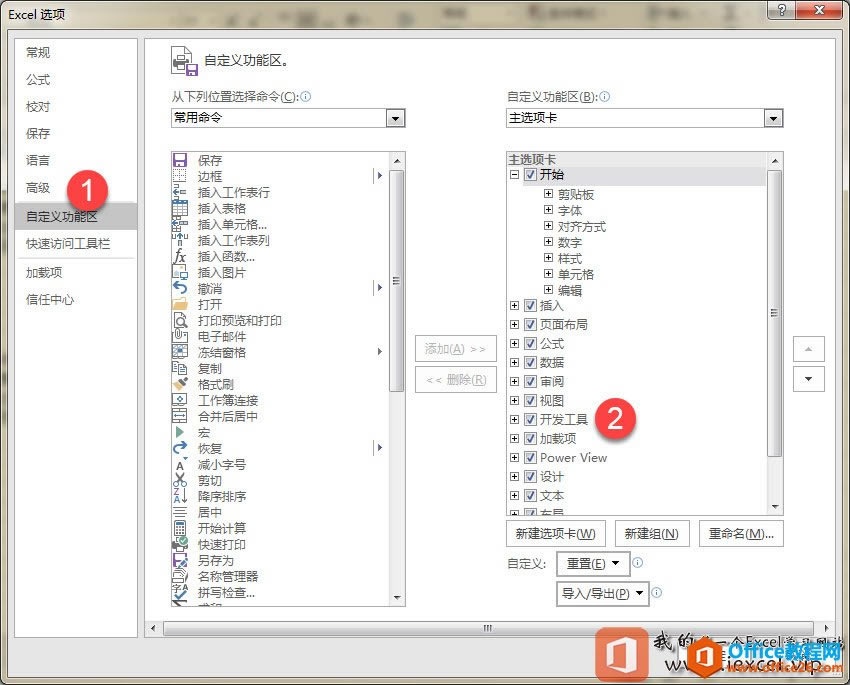

因为在动态图里面，有复选框，所以我们需要在开发工具中来插入，我们依次点击：文件-选项-自定义功能区-开发工具即可启用开发工具，启用后在功能区中，就可以看到"开发工具"选项卡。

?

第二步：插入复选框

在功能区中，切换到开发工具选项卡，单击插入下拉箭头，选择“复选框”，然后右键点击"复选框"，修改相应文字为华东。然后重复上述步骤，依次插入 华中、华南、华北，并将他们排列好。

?

第三步：将复选框链接到单元格

修改完复选框的文字后，右键单击选择“设置控件格式”，切换到“控制”选项卡，将值选为“已选择”，并在“单元格链接”中选中一个空白单元格。比如说我们作图的数据是A1：E5，各地区是在A列中，我们就把复选框依次链接到F2，F3，F4，F5，如果所示

第四步：做图

将上方A1:E5的数据复制一份到下方空白的单元格中作为引用数据，假设我们就放置在A10:E14中，然后在A2中输入公式=IF($F2,B11,"")，意思就是根据F2（刚才指定为复选框的单元格）的内容，来判断是否显示A2单元格的内容，如果为TRUE，则A2中显示B11单元格的内容（参与作图），如果F2中为FALSE，则A2单元格不显示内容（不参与作图），记得是$F2前面有一个引用符号$，然后拖动公式到数据区域其他单元格（B2:E5）。

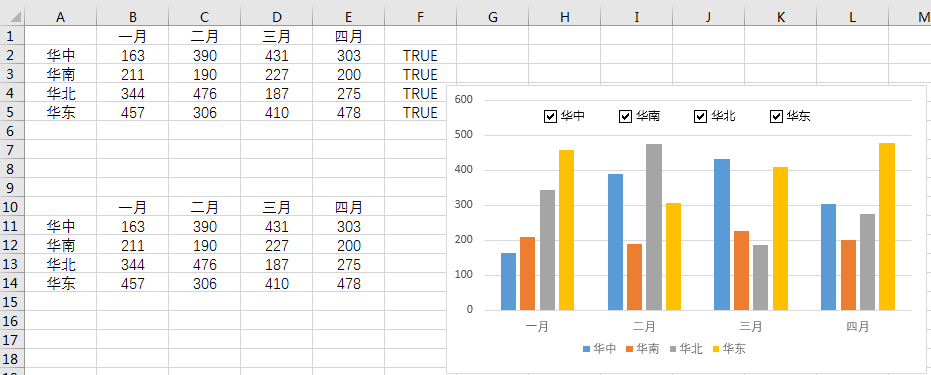

效果图

然后我们选择上方的A1：E5单元格中的数据，插入一个你喜欢的Excel图表，再将刚才插入的复选框拖动到图表的上面（选择置于顶层）。然后把A10：E14单元格字体颜色，设置为白色就可以把数据隐藏起来，这样一个稍显稚嫩的Excel动态图表就做好了，不知道你学会了否
