excel 如何变换线形为面积［偷梁换柱］

在Excel图表中，有些图表元素虽然在视觉中不可见，但却是以视觉可见元素的宿主存在，或者是辅助其他图表元素进行数据表达的关键；有些图表元素则通过本身视觉特征来表达数据；还有一些图表元素则通过将自身转换为容器来表达数据。充分借用不同图表元素特点，是提升Excel图表制作水平的核心内容之一。

1. 在有些特殊的应用环境中，巧借折线图的涨跌柱线，使图表在实现上将更具灵活度；
2. 除形状以外，恰到好处地借助色彩和数据标签来呈现数据其实更加直观和简洁。
3. 在图表中借助简单的设置技巧，获得的效果往往比使用复杂方法更加简单高效。
4. 通过借助视觉中不可见的辅助系列，可以将看似Excel不可能实现的图表变为现实。
5. 通过使用大量的辅助图表系列，进行借局布势，关键诉求的表达将更加清晰和直观。
6. 借助Excel图表系列的寄生类元素，忽略宿主元素的存在，是Excel图表实现的一个关键内容。

变换线形为面积［偷梁换柱］有时我们面对一个图表时，往往会被自己的视觉所引导，形成惯性思维。其实在Excel图表的制作中，往往需要无视所见，这样才不会被固有逻辑思维束缚。图10.1-1图表的实现即是一个这样的案例。

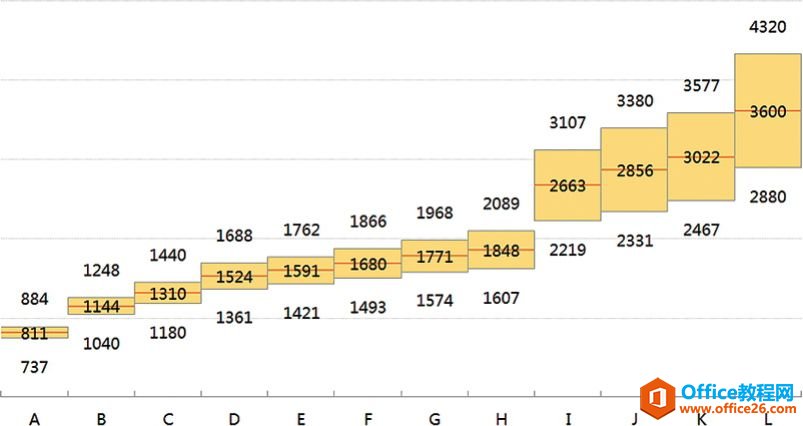

图10.1-1　变换线形为面积

案例介绍

图10.1-1的案例是某公司不同岗位的薪资分布图，该图和箱线图（Box Plots）外形非常相似，其上边沿表示数据的最大值，下边沿则表示最小值，中间线为平均值。

该类图表最大的特点是，表达数据诉求的图形对象在视觉中呈“悬浮”状。

提示

关于箱线图（Box Plot）

由美国著名统计学家约翰·图克（John Tukey）于1977年首先提出，并发表在《Understanding Robust and Exploratory Data Analysis》一书中。

该图主要显示一组数据的最大值、最小值、中位数、下四分位数及上四分位数，详见下图。

1）该图视具体使用环境，表现形式具有秩序和对照／编组特征。

2）该图视觉中具有密集与离散布局，同时又具有自中心向两侧发射布局。

案例分析

视觉会告诉我们：图10.1-1的案例是个面积类系列构成的图表。在Excel图表中，和这个案例比较契合的图表类型是柱形图，它们都是面积类的图表。这个案例当然可以使用堆积柱形图来实现，除此之外其实还有比较简单的方法——使用折线图来实现。

在Excel的股票图中的“开盘－盘高－盘低－收盘”图即是箱线图的一个特例，其中折线图的涨／跌柱线被用来实现“开盘－收盘”，折线图的高低点连线被用来实现“盘高－盘低”。了解了此点，即可使用该图表类型来完成简单的箱线图制作。

案例实现

根据10.1.3节的分析，图10.1-1案例通过折线图的涨跌柱线来实现“悬浮”柱形，XY散点误差线来实现平均值表达。以下是案例实现的具体步骤：

1．选中数据区域，直接制作折线图，如图10.1-2所示。

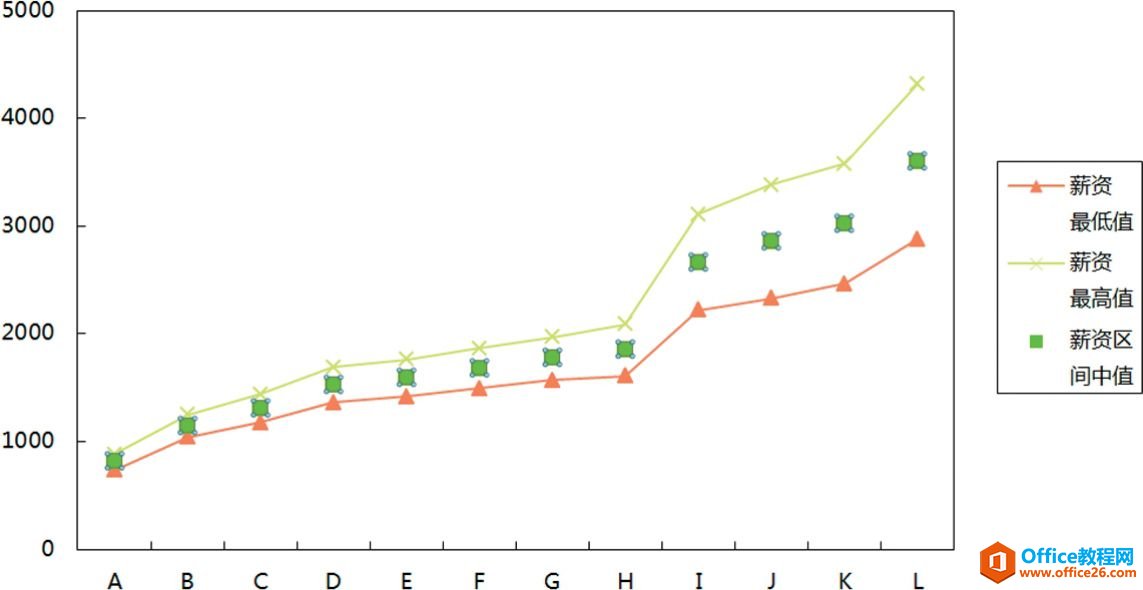

图10.1-2　图10.1-1案例实现第1步

2．选中图表“薪资区间中值”系列，变更图表类型为XY散点图，如图10.1-3所示。

图10.1-3　图10.1-1案例实现第2步

3．选中图表“薪资最高值”系列，在系列选项中勾选“涨／跌柱线”；然后将所有折线系列设为无线形，无数据标记，如图10.1-4所示。

图10.1-4　图10.1-1案例实现第3步

4．选中图表“薪资区间中值”系列，设置其误差线X为正负偏差，数值为0.48，如图10.1-5所示。

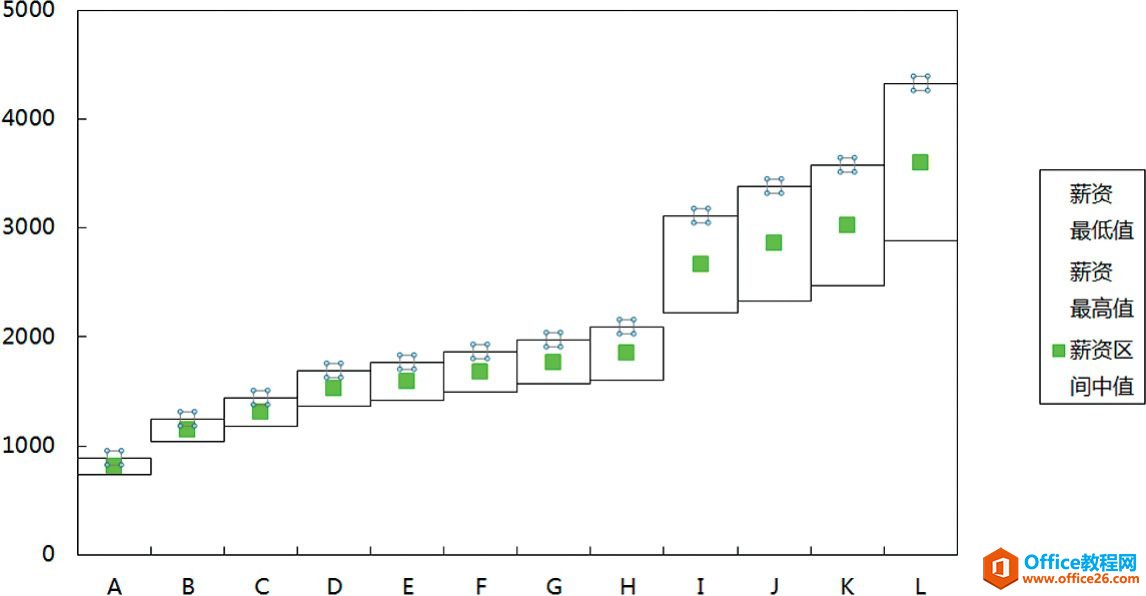

图10.1-5　图10.1-1案例实现第4步

注：为了美观，请设置误差线格式中“刻度线样式”为非默认格式。

5．设置系列的数据标志，整理修饰润色后的最终效果如图10.1-6所示。

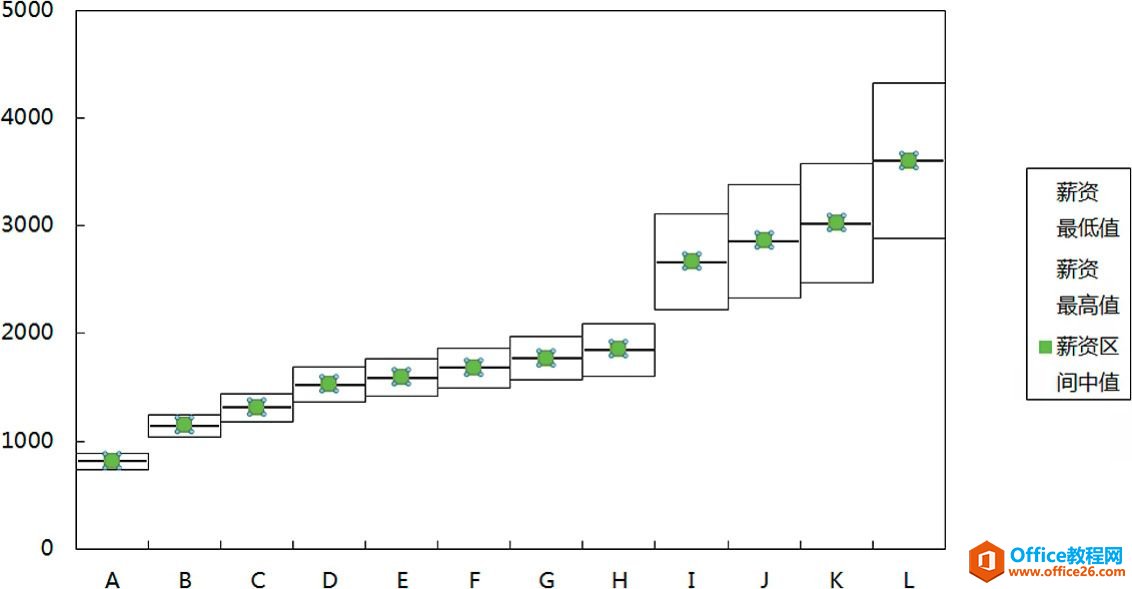

图10.1-6　图10.1-1案例最终实现

其他

图10.1-7和图10.1-8图表也是采用图10.1-1实现的方式来完成的案例，均借助了折线图的涨／跌柱线。且在这两个案例中，由于涨柱线和跌柱线可以被分别设置不同颜色，故该方法可以更加便捷和直观地表达增长态势。

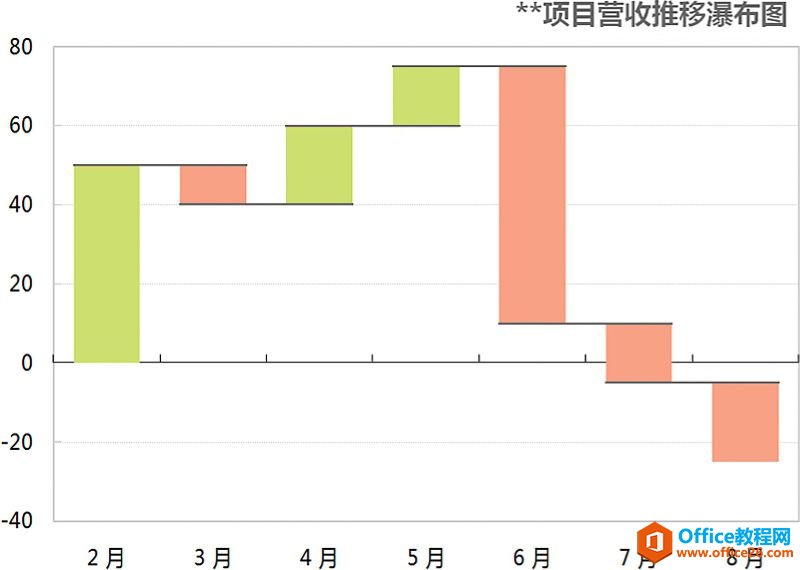

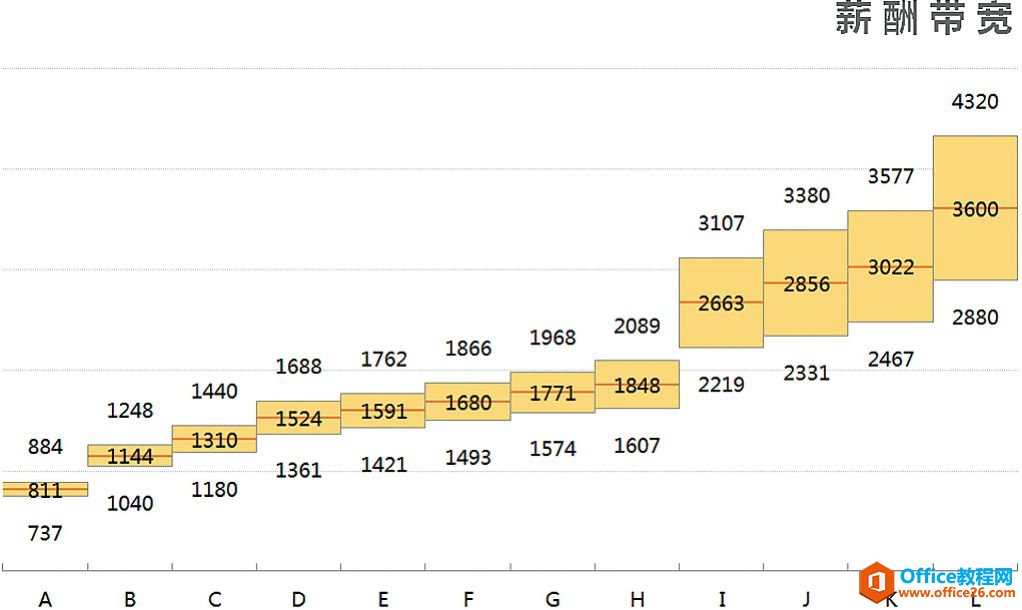

图10.1-7　推移瀑布图案例

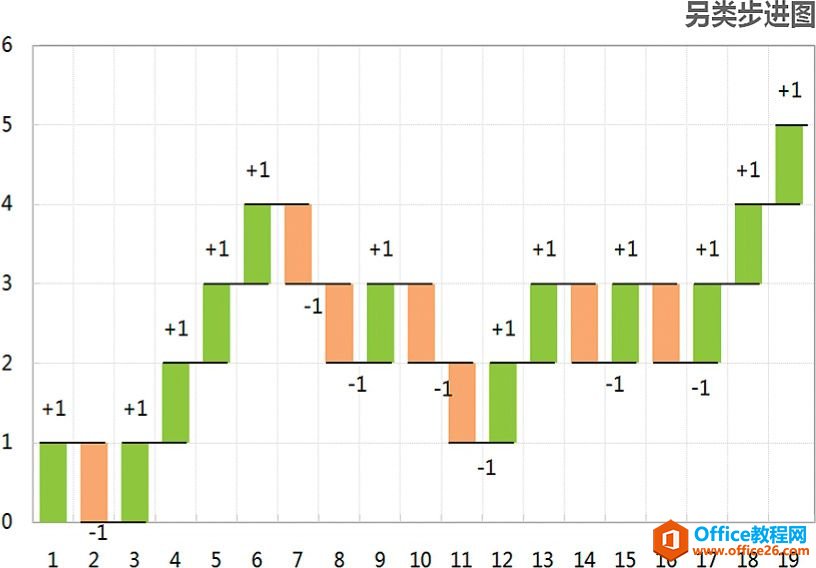

图10.1-8　另类步进图案例

如图10.1-9所示是另一类表达构成关系的瀑布图图表，也可借助图7.2-1案例［参见7.2节］的实现方法来完成。

图10.1-9　构成瀑布图案例

若使用股票图中的“开盘－盘高－盘低－收盘”图来制作箱线图，则必须确保系列的排序符合既定要求。在图表表达盘高－盘低“箱须”的实现上，也可以使用折线图的误差线Y来实现，因为误差线可以引用单元格区域，这样的实现方法相比默认图表，制作起来相对直观，更适合使用在相对复杂的组合图表中。图10.1-10的实现即是一个典型实例。

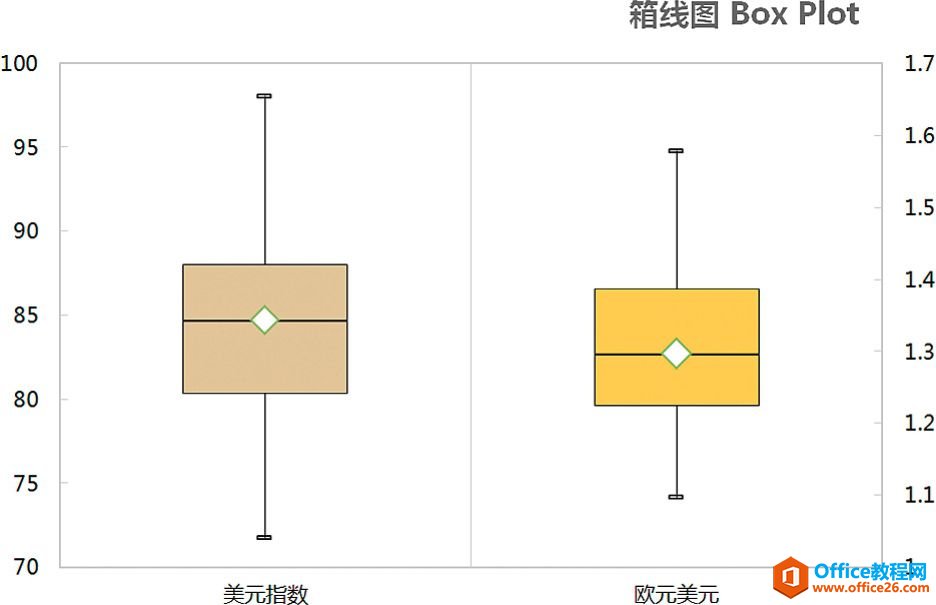

图10.1-10　箱线图案例
