excel 环形图巧扮绿叶［树上开花］

有时，为了制作一个满意的Excel图表，往往需要使用大量图表系列，而起关键作用的仅仅是其中之一，其他系列在表达图表诉求中则往往只起辅助作用。比如图10.5-1案例，就是一个具有典型代表的图表。

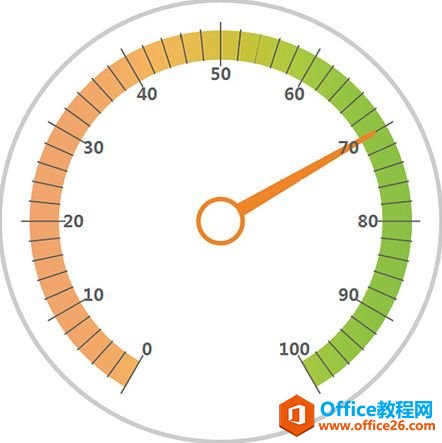

图10.5-1　环形图巧扮绿叶

案例介绍

图10.5-1的案例是一个仪表盘，该图的名称形象说明了这类图表的视觉特征。此类图一般被使用在商业智能（BI）中，主要针对单一关键业绩指标KPI进行实时监控。

案例图表中，表盘指针所指位置的刻度值即为当前指标分值。图表在视觉表达上并不复杂，采用的是简单直观的图解方式，比较形象生动。

提示

关于仪表盘：

1）该类图表大量借用了现实生活、工作环境中常见的刻度类工具的可视化手法，比如指针式钟表、温度计、压力表等的表现形式。

2）此类图表并不适合表达大信息量，只适合单个实时数据的表达，适用于以定性为主的环境。

3）表现形式属典型图解特征，该图视觉中又呈分割布局。

案例分析

图10.5-1案例图表的主要挑战来自于数据只有一个，有些情况下会有“警戒”、“满意”、“优秀”之类的分值区间，这就需要模拟大量的数据来实现图表中的其他系列。

对图表进一步的分析，表盘刻度部分的颜色背景处理使用环形图来表达是一个不错的选择，刻度便签使用环形图来处理也相对简单。其次，要实现表盘的刻度线以及指针部分，在Excel图表中可被选择的类型只有雷达图了，饼图无法实现这样的效果。以圆形360°来看，该图在实现中对角度的处理也是一个挑战，圆环的角度可调，但雷达图的角度不可调。

案例实现

根据10.5.2节的分析，图10.5-1案例采用环形图和雷达图组合来实现。环形图采用3个系列，分别处理刻度标签、刻度背景颜色、外形占位；雷达图采用5个系列，分别处理仪表盘外边框、刻度线、刻度线遮蔽、指针、表盘圆心。以下是案例实现的具体步骤：

1．添加“标签”、“刻度值”两列22行辅助数据列，“标签”的数值和“刻度值”的具体函数公式参见图10.5-2左侧所示，注意“标签”最后单元格为60；然后选中“标签”所在数据列，制作环形图，再依次加入“刻度环”和“环形外圈”两个系列，这两个系列的SERIES公式如图10.5-2右侧所示；最后选中图表“刻度环”系列，设置图案填充效果，并设置第一扇区起始角度为210°，圆形图内径为60％。

图10.5-2　图10.5-1案例实现第1步

注：该案例中“刻度环”系列只有两个数据点，如果要添加“警戒”、“满意”、“优秀”之类的分值区间，请将300再进行相应的等分即可。

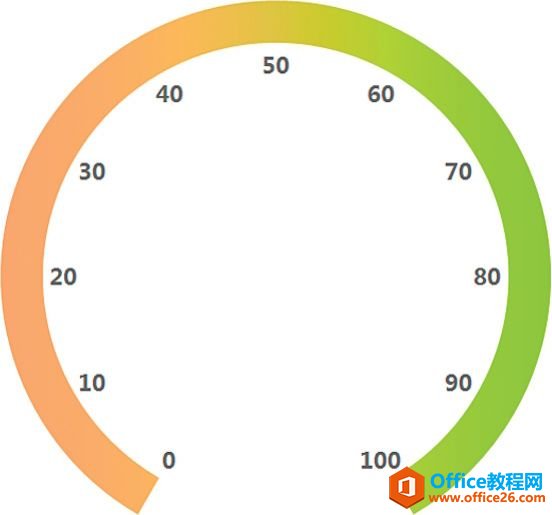

2．选中图表“标签”系列，设置数据标志为值，然后使用“＝”号将标签和“刻度值”数据列单元格一个个进行关联；分别将图表“标签”和“刻度环”系列设置为无边框，无填充，如图10.5-3所示。

图10.5-3　图10.5-1案例实现第2步

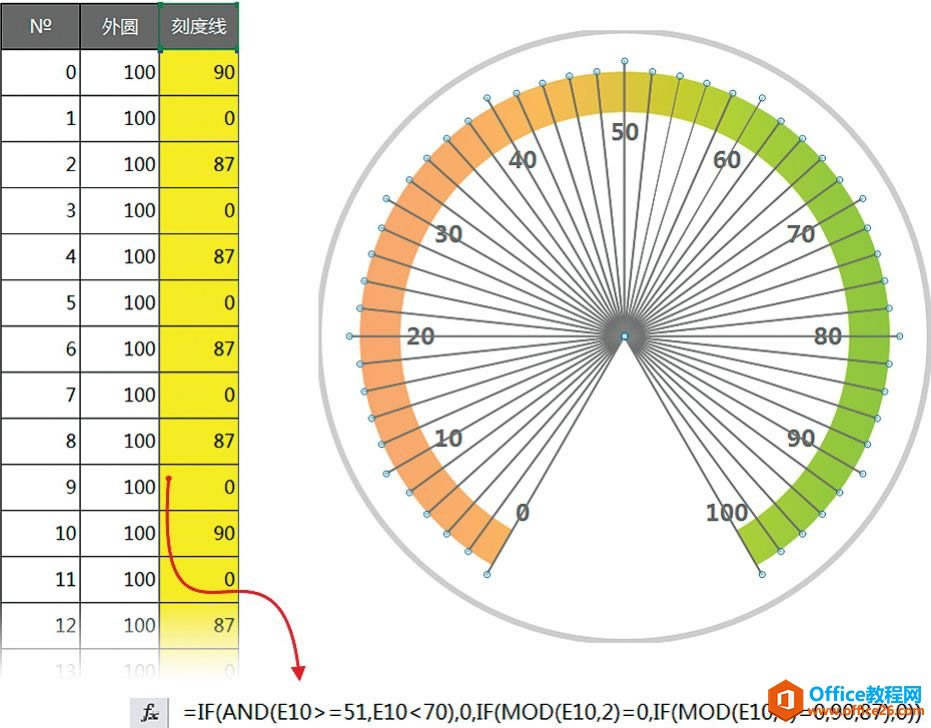

3．添加“№”、“外圆”、“刻度线”3列120行辅助数据列，“№”使用拽曳方式获得0～119的数值，“外圆”数值为100，“刻度线”使用的函数公式见图10.5-4下方；然后选中“外圆”所在数据列，复制并选择性粘贴到图表中，修改该系列图表类型为填充雷达图，并设置边框颜色，无填充；最后选中“刻度线”所在数据列，复制并选择性粘贴到图表中，设置边框颜色和填充颜色为灰色，如图10.5-4所示。

图10.5-4　图10.5-1案例实现第3步

4．添加“遮蔽”120行辅助数据列，使用函数公式见图10.5-5箭头所示；然后选中“遮蔽”所在数据列，复制并选择性粘贴到图表中，设置系列无边框，填充色为白色，如图10.5-5所示。

图10.5-5　图10.5-1案例实现第3步

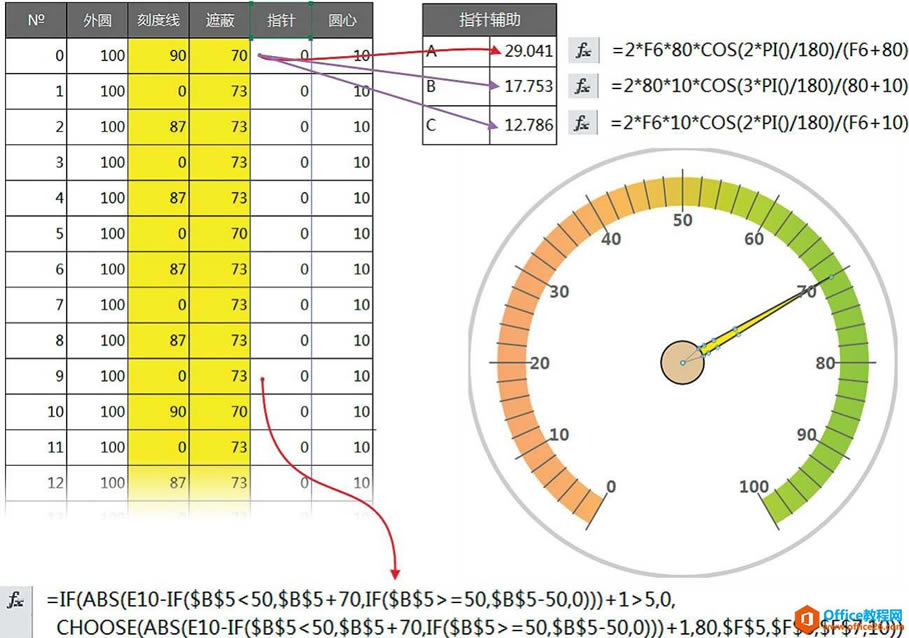

5．添加3个单独的函数公式计算单元格，具体使用函数公式见图10.5-6“指针辅助”右侧所示的3个公式；添加“指针”和“圆心”两列120行辅助数据列，“指针”使用函数公式见图10.5-6底部红色箭头所示，“圆心”数值为10；然后选中“指针”和“圆心”所在数据列，复制并选择性粘贴到图表中，如图10.5-6所示。

图10.5-6　图10.5-1案例实现第5步

6．修改图表“指针”和“圆心”系列的填充颜色，并将图表标题和标题单元格建立联系；最终整理修饰润色后的效果如图10.5-7所示。

图10.5-7　图10.5-1案例最终实现
