excel 如何运用对数刻度使差距过大的数据点一起清晰展示

目标效果

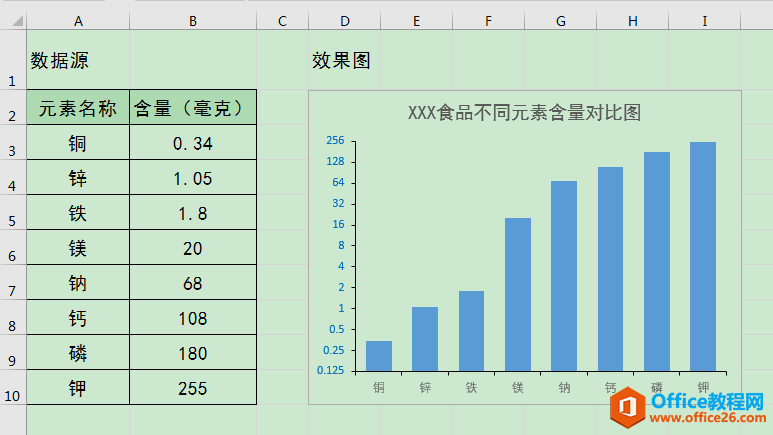

下图左侧表格为XXX食品中不同元素的含量，右侧为根据左侧的数据源制作的柱形图。不同元素中，含量最小的为铜，只有0.34毫克；含量最大的为钾，为255毫克，两者之间差距过大。为使所有元素数据在图表中都能清晰展示，效果图中的纵坐标轴设置了对数刻度，纵坐标轴标签数值不是等差数列，而是比值为2的等比数列。

操作步骤

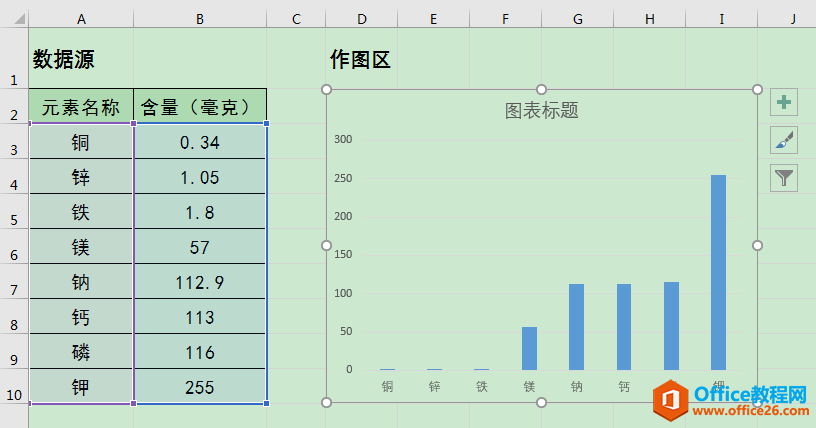

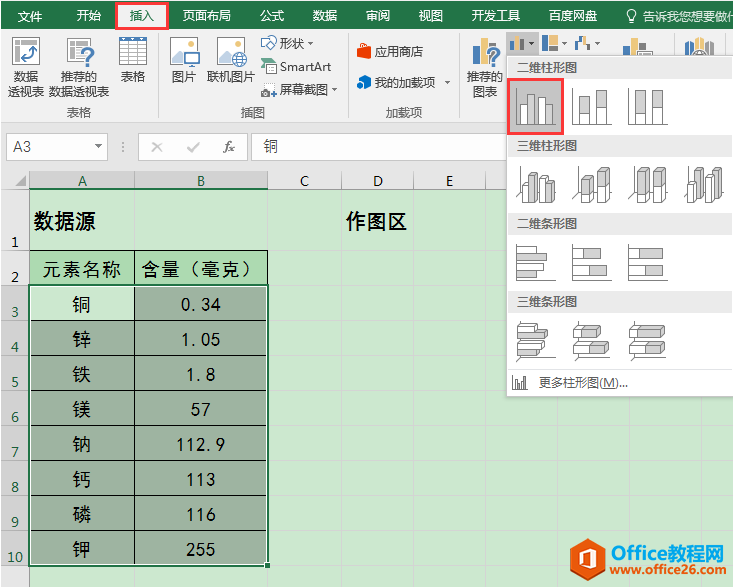

１、选中数据源中的A3:B10单元格区域，单击"插入"选项卡"图表"功能组中的"插入柱形图或条形图"按钮，在下拉列表中选择"二维柱形图"中的"簇状柱形图"。观察插入的柱形图，可见前三个数据点由于数值太小，柱形很低。

２、鼠标双击垂直坐标轴，在工作表窗口右侧出现"设置坐标轴格式"对话框。

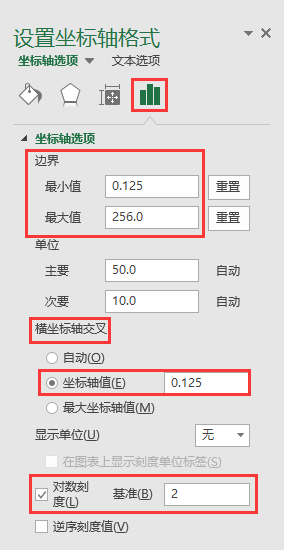

３、在"设置坐标轴格式"对话框中进行设置：

• 点击"坐标轴选项"图标，在下方将"边界""最小值"设为0.125，"最大值"设为"256"；

• 在"横坐标轴交叉"选项中选择"坐标轴值"，在后面的编辑框中输入"0.125"；

• 勾选"对数刻度"复选框，将"基准"设为"２"。（基准为垂直坐标轴上相邻标签数值之间的比值）

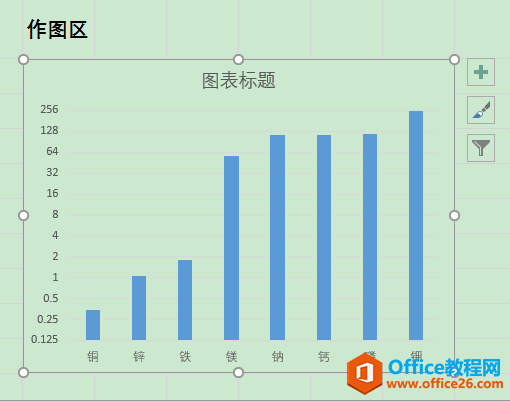

此时，可见柱形图中前三个数值较小的柱形也清晰展示出来。

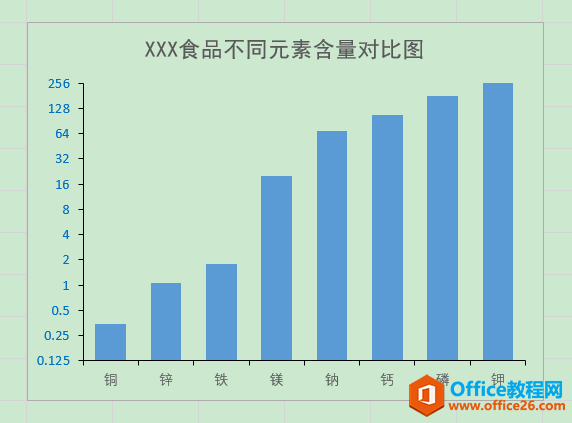

4、最后，根据实际需要调整图表标题、网格线、坐标轴刻度线等细节，最终效果如下图。
